نحوه کارکرد ژنراتورهای Brushless
راهنمای تخصصی تجهیزات ژنراتور
ژنراتور بدون جاروبک، جریان تحریک روتور اصلی را با اکسایتر و یکسوساز چرخان تأمین میکند؛ بنابراین جاروبک و رینگ لغزان از مدار تحریک حذف میشوند.
ژنراتور Brushless یا بدون جاروبک چیست؟
ژنراتور بدون جاروبک نوعی آلترناتور سنکرون است که برای انتقال جریان تحریک به روتور اصلی از تماس لغزشی جاروبک و رینگ استفاده نمیکند. یک اکسایتر AC روی همان محور، انرژی الکتریکی لازم را تولید میکند و دیودهای چرخان خروجی آن را به جریان مستقیم تبدیل میکنند.
حذف تماس الکتریکی لغزشی، سایش و گردوغبار کربنی را کاهش میدهد و این ساختار را به انتخابی رایج برای دیزلژنراتورها، نیروگاههای کوچک و کارکردهای صنعتی مداوم تبدیل میکند.

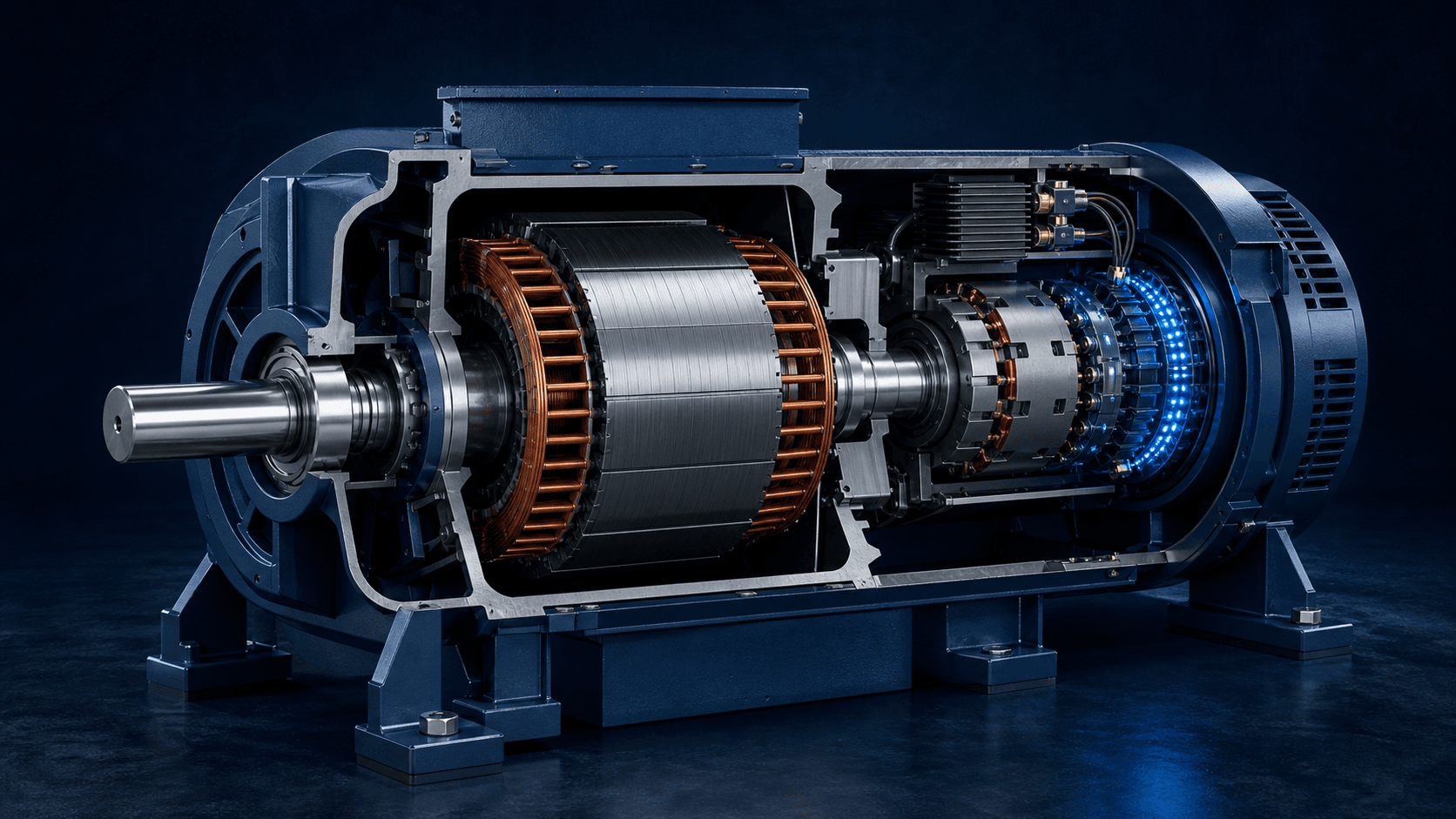

اجزای اصلی سیستم تحریک Brushless
- استاتور اصلی: محل سیمپیچ خروجی سهفاز
- روتور اصلی: سیمپیچ میدان DC
- AVR: کنترلکننده جریان میدان اکسایتر
- استاتور اکسایتر: ایجاد میدان ثابت اکسایتر
- روتور اکسایتر: تولید ولتاژ AC
- یکسوکننده چرخان: تبدیل AC اکسایتر به DC
- محور و محرک: انتقال انرژی مکانیکی
- سامانه خنککاری: دفع حرارت اجزای داخلی
در طراحی متداول، میدان اکسایتر روی استاتور و آرمیچر سهفاز آن روی روتور قرار دارد. خروجی روتور اکسایتر مستقیماً به پل دیودی چرخان و سپس به میدان روتور اصلی متصل میشود.
ژنراتور Brushless چگونه کار میکند؟
شروع چرخش
موتور دیزل یا محرک دیگر، محور مشترک ژنراتور اصلی و اکسایتر را به گردش درمیآورد.
تحریک اکسایتر
AVR جریان DC کنترلشده را به سیمپیچ میدان ثابت اکسایتر اعمال میکند.
تولید AC در اکسایتر
با چرخش آرمیچر اکسایتر در میدان، ولتاژ AC روی روتور اکسایتر ایجاد میشود.
یکسوسازی چرخان
پل دیودی نصبشده روی محور، خروجی AC اکسایتر را به DC تبدیل میکند.
ایجاد میدان اصلی
جریان DC وارد میدان روتور اصلی میشود و میدان مغناطیسی دوّار را به وجود میآورد.
تولید و تنظیم خروجی
ولتاژ در استاتور اصلی القا میشود و AVR با بازخوردگیری، تحریک را پیوسته تنظیم میکند.
نقش AVR در ژنراتور بدون جاروبک
رگولاتور ولتاژ خودکار، ولتاژ خروجی را اندازه میگیرد و جریان میدان اکسایتر را تغییر میدهد. با افزایش بار و تمایل ولتاژ به افت، AVR معمولاً تحریک را افزایش میدهد؛ با کاهش بار و بالا رفتن ولتاژ، تحریک کاهش پیدا میکند.
رفتار دینامیکی ژنراتور فقط به AVR وابسته نیست. سرعت موتور و گاورنر، نوع بار، تنظیم پایداری، مشخصات اکسایتر، وضعیت دیودهای چرخان و صحت سیمکشی سنجش نیز اثرگذارند.
مزایا و محدودیتهای ژنراتور Brushless
مزایا
حذف جاروبک از مسیر تحریک، کاهش قطعات مصرفی و گردوغبار کربنی، سرویس کمتر، کاهش جرقه و قابلیت اطمینان مناسب در کارکرد طولانی.
محدودیتها
ساختار و عیبیابی تخصصیتر، نیاز به تست دیودهای چرخان و اکسایتر، دسترسی دشوارتر به بعضی قطعات و هزینه بالاتر برخی تعمیرات.
خرابیهای رایج و مسیر بررسی
- نبود ولتاژ: بررسی مغناطیس باقیمانده، AVR، میدان و دیودها
- ولتاژ پایین: کنترل دور، بار، خروجی AVR و دیودهای چرخان
- نوسان ولتاژ: بررسی سنجش، پایداری، گاورنر و نوع بار
- گرمای غیرعادی: کنترل بار، تهویه، عدم تعادل و سیمپیچ
برای تست دقیق دیودها معمولاً باید حداقل یک سر آنها از مدار جدا شود تا مسیرهای موازی نتیجه را مخدوش نکنند. روش آزمایش و حدود مجاز باید از دفترچه همان آلترناتور گرفته شود.
مقایسه ژنراتور Brushless و Brushed
- انتقال میدان: Brushless با اکسایتر و دیود؛ Brushed با جاروبک و رینگ
- تماس لغزشی: در مسیر تحریک Brushless وجود ندارد
- گردوغبار کربنی: در Brushless تولید نمیشود
- سرویس سایشی: در Brushless معمولاً کمتر است
- عیبیابی: مدل Brushless تخصصیتر است
- کارکرد مداوم: Brushless معمولاً مناسبتر است
برای بیشتر دیزلژنراتورهای مدرن، ساختار Brushless انتخاب رایجی است؛ اما نتیجه نهایی باید بر اساس مشخصات سازنده، شرایط محیطی، نوع بار و توان نگهداری مجموعه تعیین شود.
پرسشهای متداول درباره ژنراتور Brushless
آیا ژنراتور Brushless به سرویس دورهای نیاز ندارد؟
خیر. حذف جاروبک فقط بخشی از سرویس را کم میکند. بلبرینگ، تهویه، اتصالات، عایق، دیودهای چرخان و AVR همچنان باید بررسی شوند.
دیود چرخان چه وظیفهای دارد؟
خروجی AC روتور اکسایتر را یکسو میکند تا جریان DC موردنیاز میدان روتور اصلی فراهم شود.
چرا ژنراتور بدون جاروبک ولتاژ تولید نمیکند؟
از بین رفتن مغناطیس باقیمانده، خرابی AVR، قطع میدان، دیود معیوب، مشکل اکسایتر یا دور ناکافی از علتهای محتملاند.
آیا هر AVR را میتوان جایگزین کرد؟
خیر. ولتاژ و جریان تحریک، ورودی سنجش، منبع تغذیه، فرکانس، حفاظتها و نقشه ترمینالها باید با آلترناتور تطبیق داشته باشند.
