ژنراتور Brush چیست؟
راهنمای تخصصی تجهیزات ژنراتور

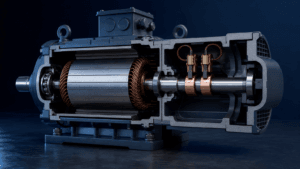

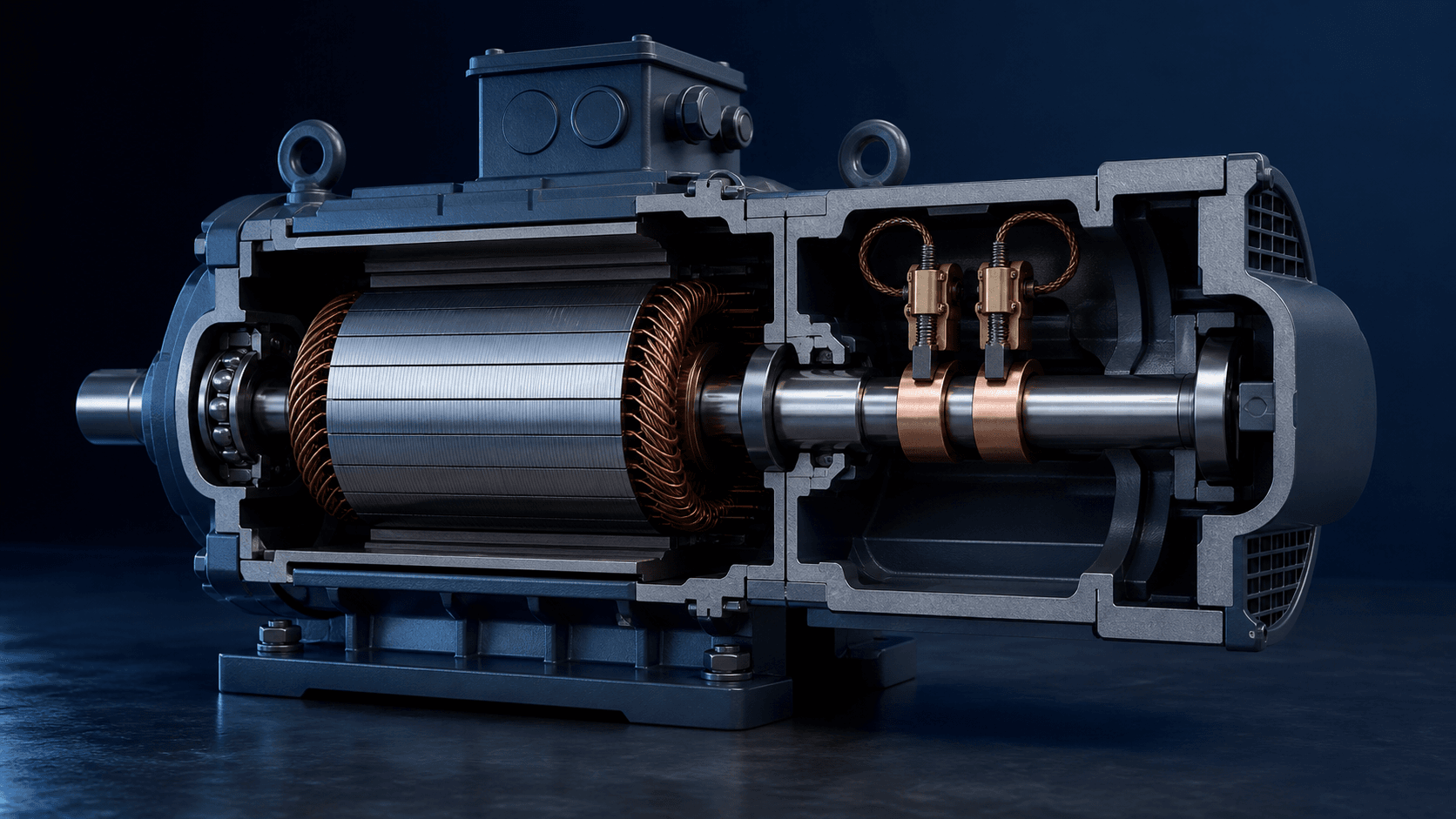

ژنراتور Brush جریان تحریک روتور را از طریق جاروبکهای کربنی و رینگهای لغزان منتقل میکند؛ ساختاری قابلدسترس که به بازرسی و نگهداری منظم نیاز دارد.
ژنراتور Brush یا جاروبکدار چیست؟
ژنراتور جاروبکدار یا Brushed Generator ماشینی الکتریکی است که برای برقراری ارتباط الکتریکی میان بخش ثابت و بخش دوّار از جاروبک کربنی و معمولاً رینگ لغزان (Slip Ring) استفاده میکند. جاروبک قطعهای رسانا از جنس کربن یا گرافیت است که با فشار کنترلشده روی سطح رینگ میلغزد و جریان را انتقال میدهد.
در آلترناتورهای سنکرون صنعتی، اصطلاح Brush معمولاً به سیستم تحریک جاروبکدار اشاره دارد؛ یعنی خروجی اصلی سهفاز از استاتور گرفته میشود و جاروبکها فقط جریان مستقیم میدان روتور را منتقل میکنند.
اجزای اصلی ژنراتور جاروبکدار
- محرک اولیه: موتور دیزل، توربین گاز یا بخار
- استاتور: محل سیمپیچ خروجی سهفاز
- روتور اصلی: ایجادکننده میدان مغناطیسی دوّار
- سیمپیچ میدان: دریافتکننده جریان DC تحریک
- AVR: تنظیمکننده ولتاژ و جریان تحریک
- رینگهای لغزان: مسیر رسانای نصبشده روی محور
- جاروبک کربنی: انتقال جریان از بخش ثابت به رینگ
- نگهدارنده و فنر: ایجاد تماس پایدار با رینگ
ژنراتور جاروبکدار چگونه کار میکند؟
چرخش محور
موتور محرک، روتور ژنراتور را با سرعت متناسب با فرکانس نامی به گردش درمیآورد.
اعمال جریان تحریک
AVR با توجه به ولتاژ سنجششده، جریان DC موردنیاز میدان را تنظیم میکند.
انتقال از جاروبک و رینگ
جریان DC از جاروبکهای ثابت به رینگهای چرخان و سپس به سیمپیچ میدان روتور میرسد.
ایجاد میدان دوّار
سیمپیچ میدان روتور، میدان مغناطیسی لازم برای تولید برق را ایجاد میکند.
القای ولتاژ خروجی
میدان دوّار در سیمپیچهای ثابت استاتور ولتاژ سهفاز القا میکند.
تنظیم پیوسته ولتاژ
با تغییر بار، AVR تحریک را کم یا زیاد میکند تا ولتاژ در محدوده تعیینشده بماند.
مزایا و معایب ژنراتور Brush
مزایا
ساختار قابلفهم، دسترسی مستقیم به مدار تحریک، اندازهگیری آسان جریان میدان، تعویض نسبتاً ساده جاروبک و کاربرد مناسب در برخی تجهیزات قدیمی یا خاص.
معایب
سایش تدریجی جاروبک، احتمال آسیب سطح رینگ، تولید گردوغبار کربنی، ایجاد جرقه در تماس نامناسب و نیاز بیشتر به سرویس دورهای.
نگهداری و عیبیابی ژنراتور جاروبکدار
- کنترل طول باقیمانده جاروبک
- بررسی آزادی حرکت در نگهدارنده
- کنترل فشار و سلامت فنرها
- بازرسی سطح رینگهای لغزان
- بررسی آثار جرقه و داغی
- کنترل شلبودن اتصالات
- پاکسازی اصولی گردوغبار کربنی
- مقایسه قطعات با مشخصات سازنده
فشار نامناسب فنر، جاروبک با گرید اشتباه، آلودگی سطح، خارجبودن رینگ از مرکز، لرزش، بار نامناسب یا اتصال ضعیف میتوانند باعث افزایش جرقه شوند. تعویض جاروبک بدون برطرفکردن علت اصلی ممکن است فقط مشکل را موقتاً پنهان کند.
تفاوت ژنراتور Brush و Brushless
- انتقال تحریک: در Brush با جاروبک و رینگ؛ در Brushless با اکسایتر و دیود چرخان
- قطعات سایشی: در مدل جاروبکدار بیشتر است
- گردوغبار کربنی: فقط در ساختار جاروبکی ایجاد میشود
- نیاز به سرویس: مدل Brush معمولاً سرویس بیشتری میخواهد
- عیبیابی: دسترسی مدار تحریک در Brush سادهتر است
- کارکرد مداوم: Brushless معمولاً انتخاب رایجتری است
انتخاب نهایی فقط به وجود یا نبود جاروبک محدود نیست. توان، نوع بار، شرایط محیطی، کیفیت AVR، کلاس عایقی و توصیه سازنده آلترناتور نیز باید بررسی شوند.
پرسشهای متداول درباره ژنراتور جاروبکدار
آیا خروجی اصلی ژنراتور Brush از جاروبک عبور میکند؟
در بسیاری از آلترناتورهای سنکرون سهفاز صنعتی خیر؛ جاروبکها جریان DC تحریک روتور را منتقل میکنند و خروجی اصلی از سیمپیچ استاتور گرفته میشود.
عمر جاروبک ژنراتور چقدر است؟
عدد ثابتی ندارد و به جنس جاروبک، فشار فنر، کیفیت سطح رینگ، سرعت، بار، دما و آلودگی وابسته است. معیار صحیح، حد سایش اعلامشده توسط سازنده است.
آیا جرقه روی جاروبک طبیعی است؟
میزان اندک ممکن است در بعضی شرایط دیده شود، اما جرقه پیوسته، گسترده یا همراه با داغی و تغییر رنگ نیازمند بررسی فوری است.
آیا هر جاروبک هماندازهای قابل جایگزینی است؟
خیر. ابعاد، گرید کربن، مقاومت، شکل سطح تماس و مشخصات سازنده باید سازگار باشند.
