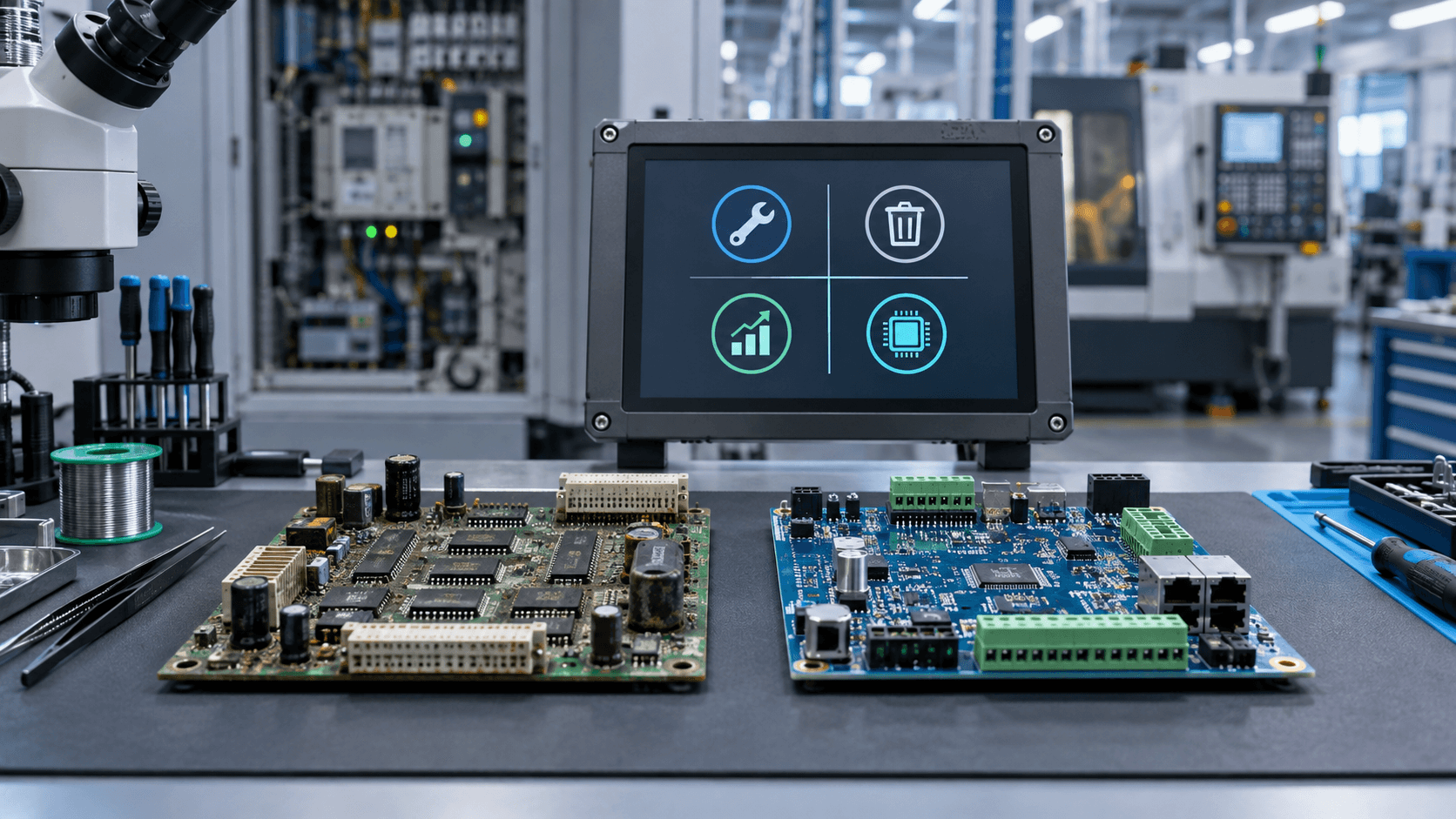

تعمیر، تعویض یا مهندسی معکوس برد صنعتی؛ کدام انتخاب مناسب‌تر است؟
خرابی برد یک دستگاه قدیمی فقط مسئله تعمیر الکترونیک نیست. مدیر فنی باید میان چند گزینه با هزینه، زمان، ریسک و عمر مفید متفاوت تصمیم بگیرد: تعمیر همان برد، خرید نمونه جایگزین، ارتقای سیستم کنترل یا مهندسی معکوس و بازطراحی برد.
پاسخ یکسانی برای تمام تجهیزات وجود ندارد. انتخاب درست به اهمیت دستگاه در تولید، دسترسی به قطعات و مستندات، وضعیت نرم‌افزار داخلی، امکان ارزیابی عملکرد و الزامات ایمنی بستگی دارد. در بعضی پروژه‌ها تعمیر برد صنعتی قدیمی منطقی‌ترین راه است؛ در برخی دیگر، ادامه تعمیر فقط وابستگی به یک فناوری منسوخ را طولانی‌تر می‌کند.
مسئله را از «خرابی برد» به «تداوم کار دستگاه» تغییر دهید
اولین پرسش مدیریتی نباید این باشد که «آیا این برد تعمیر می‌شود؟» پرسش دقیق‌تر این است:
ممکن است یک برد از نظر فنی قابل تعمیر باشد، اما قطعات کلیدی آن دیگر تولید نشوند و خرابی بعدی دوباره خط را متوقف کند. در مقابل، بازطراحی یک برد کنترلی شاید از نظر بلندمدت جذاب باشد، اما نبود نمونه سالم، مشخصات عملکردی یا محیط مناسب برای اعتبارسنجی، ریسک پروژه را بالا ببرد.
منسوخ‌شدن یا Obsolescence به معنای خارج‌شدن یک قطعه، محصول یا فناوری از چرخه تأمین و پشتیبانی است. استاندارد IEC 62402 نیز مدیریت منسوخ‌شدن را فرایندی در سراسر چرخه عمر تجهیز می‌داند، نه واکنشی که فقط پس از خرابی انجام شود. بنابراین، مواجهه با برد منسوخ دستگاه باید بخشی از تصمیم نگهداری و مدیریت دارایی کارخانه باشد.
چهار گزینه اصلی چه تفاوتی دارند؟
تعمیر همان برد
در تعمیر، هدف حفظ معماری و عملکرد فعلی دستگاه است. این گزینه معمولاً زمانی ارزش بررسی بیشتری دارد که برد آسیب محدودی دیده باشد، اجزای حیاتی آن قابل تأمین باشند و بخش‌های اصلی کنترل یا برنامه داخلی همچنان سالم باقی مانده باشند.
مزیت مهم تعمیر، کاهش تغییرات در دستگاه است. اتصالات، منطق کار، رابط اپراتور و هماهنگی با اجزای موجود اصولاً بدون تغییر اساسی باقی می‌مانند. این موضوع برای تجهیزی که سال‌ها با تنظیمات مشخص کار کرده است اهمیت دارد.
بااین‌حال، تعمیر یک برد قدیمی الزاماً مشکل منسوخ‌شدن را حل نمی‌کند. اگر چند بخش برد فرسوده شده باشند یا قطعات خاص آن دیگر در دسترس نباشند، تعمیر ممکن است فقط عمر تجهیز را به‌صورت محدود افزایش دهد. تصمیم برای استفاده از خدمات تعمیرات برد صنعتی باید پس از ارزیابی وضعیت واقعی برد و امکان بازگرداندن آن به عملکرد قابل‌قبول گرفته شود.
خرید برد جایگزین
خرید جایگزین اصلی یا سازگار، در صورت دسترسی مطمئن، می‌تواند کم‌تغییرترین انتخاب باشد. این گزینه به‌ویژه زمانی مناسب است که سازنده هنوز قطعه را پشتیبانی می‌کند، شماره فنی و بازنگری برد مشخص است و سازگاری آن با نسخه دستگاه تأیید می‌شود.
صرف یکسان‌بودن ظاهر یا نام خانواده محصول برای تصمیم کافی نیست. نسخه سخت‌افزار، پیکربندی، نرم‌افزار، تجهیزات جانبی و نسل کنترلر می‌توانند بر سازگاری اثر بگذارند. در مورد جایگزین برد CNC، هماهنگی با درایوها، رابط اپراتور، ورودی‌ها و خروجی‌ها و ساختار کلی ماشین اهمیت بیشتری پیدا می‌کند.
برد دست‌دوم نیز ممکن است خود در آستانه فرسودگی یا منسوخ‌شدن باشد. بنابراین، خرید آن باید در چارچوب ریسک توقف مجدد، قابلیت پشتیبانی و امکان تأیید سازگاری بررسی شود؛ نه صرفاً براساس قیمت اولیه.
ارتقای سیستم کنترل
گاهی برد خراب فقط یکی از اجزای یک معماری قدیمی است. اگر کنترلر، نمایشگر، درایوها، شبکه ارتباطی و نرم‌افزار مهندسی همگی منسوخ شده باشند، تعویض یک برد ممکن است مسئله اصلی را به تعویق بیندازد. در این وضعیت، ارتقای سیستم می‌تواند منطقی‌تر از حفظ جزء قدیمی باشد.
ارتقا معمولاً تغییرات بیشتری در ماشین ایجاد می‌کند و ممکن است مستندات جدید، هماهنگ‌سازی با تجهیزات موجود، آموزش بهره‌بردار و ارزیابی مجدد عملکرد را ضروری کند. در عوض، وابستگی به سخت‌افزار کمیاب را کاهش می‌دهد و مسیر پشتیبانی آینده را روشن‌تر می‌کند.
برای دستگاه‌های CNC، انتخاب میان تعمیر یک ماژول و نوسازی بخش کنترل باید در سطح کل ماشین بررسی شود. صفحه تعمیر برد CNC می‌تواند نقطه شروعی برای ارجاع درخواست و ارزیابی اولیه باشد، اما مناسب‌بودن تعمیر یا ارتقا به وضعیت همان دستگاه بستگی دارد.
مهندسی معکوس و بازطراحی برد
مهندسی معکوس برد صنعتی زمانی مطرح می‌شود که نمونه اصلی کمیاب یا منسوخ شده، جایگزین آماده وجود ندارد یا سازمان به راهکاری قابل‌تولید و پشتیبانی نیاز دارد. هدف ممکن است بازسازی عملکرد برد، جایگزینی بخش‌های منسوخ یا طراحی یک راهکار سازگار با دستگاه موجود باشد.
بازطراحی برد کنترلی الزاماً به معنای کپی کامل برد اولیه نیست. در بسیاری از پروژه‌ها، نتیجه مطلوب بردی است که وظایف ضروری، رابط‌ها و رفتار مورد انتظار دستگاه را تأمین کند، درحالی‌که معماری آن با قطعات قابل‌دسترس‌تر شکل گرفته است.
امکان‌پذیری این گزینه به میزان شناخت عملکرد، دسترسی به مستندات، پیچیدگی برد، وضعیت Firmware، وجود نمونه مرجع و امکان اعتبارسنجی وابسته است. جزئیات هر درخواست باید در چارچوب طراحی و مهندسی معکوس بردهای کنترلی بررسی شود و پذیرش پروژه را نمی‌توان پیش از ارزیابی تضمین کرد.
ماتریس تصمیم مدیریتی
| گزینه | زمانی مناسب‌تر است که | مزیت اصلی | محدودیت یا ریسک اصلی | اثر بلندمدت |
|---|---|---|---|---|
| تعمیر برد موجود | آسیب محدود، معماری سالم و قطعات مهم قابل‌دسترسی باشند | حفظ ساختار فعلی دستگاه و کاهش تغییرات | احتمال تکرار خرابی یا باقی‌ماندن وابستگی به قطعات منسوخ | معمولاً کوتاه‌مدت تا میان‌مدت |
| خرید جایگزین | نمونه دقیق و سازگار از منبع قابل‌اتکا موجود باشد | بازگشت به ساختار اصلی بدون پروژه طراحی | ناسازگاری نسخه‌ها، کمیابی یا فرسودگی نمونه دست‌دوم | تابع پشتیبانی سازنده و بازار |
| ارتقای سیستم | چند جزء اصلی منسوخ شده و پشتیبانی معماری فعلی دشوار باشد | کاهش وابستگی به فناوری قدیمی | دامنه تغییرات و نیاز به یکپارچه‌سازی بیشتر | معمولاً راهبردی‌تر و بلندمدت |
| مهندسی معکوس و بازطراحی | جایگزین آماده وجود نداشته و عملکرد لازم قابل تعریف و اعتبارسنجی باشد | ایجاد راهکار قابل‌تولید یا قابل‌پشتیبانی | وابستگی شدید به اطلاعات، Firmware، نمونه مرجع و امکان آزمون | مناسب برای نیاز تکرارشونده یا تجهیز مهم |
این جدول برای غربال اولیه است. تصمیم نهایی باید با توجه به نقش دستگاه در فرایند تولید، پیامد خرابی و شرایط واقعی پروژه گرفته شود.
توقف تولید چگونه بر انتخاب اثر می‌گذارد؟
هزینه توقف تولید فقط هزینه برد یا خدمات فنی نیست. ظرفیت ازدست‌رفته، تأخیر سفارش‌ها، بیکاری تجهیزات وابسته و ریسک آسیب به مواد یا فرایند نیز می‌توانند مهم باشند.
اگر توقف خط پیامد سنگینی دارد، بررسی موازی گزینه‌ها ممکن است از نظر مدیریتی ضروری باشد؛ برای مثال، ارزیابی قابلیت تعمیر هم‌زمان با بررسی موجودبودن جایگزین سازگار. در مقابل، آغاز مستقیم یک پروژه بازطراحی بدون مشخص‌بودن دامنه و امکان اعتبارسنجی می‌تواند زمان عدم‌قطعیت را افزایش دهد.
محدودیت توقف تولید باید از ابتدای درخواست اعلام شود. این اطلاعات تعیین می‌کند که آیا هدف، احیای کوتاه‌مدت تجهیز است یا ایجاد راه‌حلی پایدار برای چرخه‌های بعدی نگهداری.
سخت‌افزار و Firmware یک مسئله واحد نیستند
Firmware یا «نرم‌افزار داخلی»، برنامه‌ای است که در میکروکنترلر، پردازنده یا قطعه قابل‌برنامه‌ریزی ذخیره می‌شود و رفتار برد را کنترل می‌کند. بازسازی سخت‌افزار شامل شناخت ساختار الکترونیکی، رابط‌ها و وظایف مدار است؛ اما انجام این کار به‌خودی‌خود دسترسی به برنامه اصلی را فراهم نمی‌کند.
در برخی میکروکنترلرها، سازوکارهایی مانند Readout Protection یا «حفاظت در برابر خواندن» وجود دارد. مستندات رسمی خانواده‌های STM32 و PIC نشان می‌دهند که سطح و پیامد این حفاظت به قطعه و پیکربندی آن وابسته است و در بعضی حالت‌ها برداشتن حفاظت با پاک‌شدن حافظه همراه می‌شود. این منابع فقط نمونه‌هایی از رفتار دو خانواده قطعه هستند و نباید به همه بردها تعمیم داده شوند.
در بعضی پروژه‌ها می‌توان به‌جای وابستگی به برنامه اولیه، یک طراحی عملکردی جدید را بررسی کرد؛ اما این انتخاب فقط زمانی قابل دفاع است که رفتار موردنیاز دستگاه به‌قدر کافی مشخص و امکان اعتبارسنجی آن فراهم باشد.
چه اطلاعاتی برای امکان‌سنجی پروژه لازم است؟
هرچه اطلاعات ورودی کامل‌تر باشد، احتمال انتخاب اشتباه میان تعمیر یا تعویض برد کمتر می‌شود. برای ارزیابی اولیه بهتر است این موارد ارائه شوند:
- سازنده، مدل و نوع دستگاه؛
- شماره فنی و بازنگری برد، در صورت مشاهده و دسترسی؛
- تصاویر واضح برد و برچسب‌های آن، بدون اقدام مخاطره‌آمیز برای بازکردن تجهیز؛
- شرح عملکرد برد در دستگاه؛
- نشانه‌های قابل مشاهده خرابی و شرایطی که توقف رخ داده است؛
- پیام‌ها و سوابق ثبت‌شده‌ای که از قبل در اختیار واحد نگهداری است؛
- دفترچه، نقشه، فهرست قطعات، فایل‌های فنی یا مستندات سازنده؛
- مشخصات موجود درباره تغذیه، رابط‌ها و تجهیزات متصل؛
- شرایط محیطی مانند دما، رطوبت، گردوغبار، ارتعاش یا آلودگی صنعتی؛
- وجود برد خراب دیگر یا نمونه سالم از همان مدل؛
- محدودیت توقف تولید و اهمیت تجهیز در خط؛
- نتیجه مورد انتظار: تعمیر همان برد، تولید چند جایگزین یا ارتقای معماری.
وجود نمونه سالم در همه پروژه‌ها الزامی نیست، اما برای بردی با عملکرد ناشناخته، مستندات ناقص یا رفتارهای وابسته به شرایط ماشین می‌تواند تعیین‌کننده باشد. نمونه سالم نیز به‌تنهایی جای مستندات و معیارهای پذیرش را نمی‌گیرد.
معیار پذیرش پروژه و تحویل باید پیشاپیش روشن باشد
پیش از پذیرش تعمیر، طراحی برد سفارشی یا بازطراحی، باید مشخص شود آیا دامنه فنی قابل تعریف است و آیا نتیجه را می‌توان به‌شکل قابل‌اعتماد ارزیابی کرد. مهم‌ترین معیارها عبارت‌اند از:
- روشن‌بودن وظایف ضروری برد و مرز پروژه؛
- امکان شناسایی رابط برد با اجزای دیگر دستگاه؛
- دسترسی کافی به مستندات یا شواهد عملکردی؛
- مشخص‌بودن محدودیت‌های محیطی و عملیاتی؛
- دسترسی قانونی به اطلاعات و نرم‌افزارهای لازم؛
- امکان تهیه قطعات مناسب برای راهکار منتخب؛
- وجود محیط یا تجهیز مناسب برای اعتبارسنجی نتیجه؛
- توافق درباره رفتارهای قابل‌قبول، محدودیت‌ها و موارد خارج از دامنه.
اگر هیچ مستند، نمونه سالم یا امکان ارزیابی ایمن وجود نداشته باشد، ممکن است نتوان عملکرد کامل برد را با اطمینان بازسازی کرد. این محدودیت باید پیش از تعهد فنی یا تجاری مشخص شود.
مدارهای حفاظتی و ایمنی به ارزیابی جداگانه نیاز دارند
بردی که فقط یک نمایشگر یا وظیفه غیرحیاتی را کنترل می‌کند با بردی که در توقف اضطراری، کنترل مشعل، حفاظت موتور، محدودکردن حرکت یا پیشگیری از وضعیت خطرناک نقش دارد یکسان نیست.
استاندارد IEC 61508-1، سامانه‌های الکتریکی، الکترونیکی و الکترونیکی برنامه‌پذیر مرتبط با ایمنی را در چارچوب چرخه عمر ایمنی بررسی می‌کند. در چنین کاربردهایی، شباهت ظاهری یا عملکرد عادی دستگاه برای تأیید کفایت یک برد جایگزین کافی نیست.
سه مثال فرضی از تصمیم درست
جمع‌بندی
تعمیر برای حفظ سریع‌تر معماری موجود مناسب است، خرید جایگزین در صورت سازگاری و دسترسی مطمئن ریسک تغییر را کاهش می‌دهد، ارتقا مسئله منسوخ‌شدن کل سیستم را هدف می‌گیرد و مهندسی معکوس زمانی ارزشمند است که برد اصلی در دسترس نیست اما عملکرد موردنیاز را می‌توان تعریف و اعتبارسنجی کرد.
برای امکان‌سنجی، مدل دستگاه، تصاویر برد، شرح عملکرد و خرابی، مستندات موجود، وضعیت نمونه سالم و محدودیت توقف تولید را از طریق تماس با الک‌دیوایس ارسال کنید. امکان تعمیر، بازطراحی یا تولید سفارشی و دامنه قابل‌قبول پروژه فقط پس از ارزیابی مشخص می‌شود.
پرسش‌های متداول
آیا هر برد صنعتی قدیمی را می‌توان مهندسی معکوس کرد؟
خیر. پیچیدگی سخت‌افزار، دسترسی به Firmware، وجود قطعات خاص، کیفیت مستندات، امکان شناخت عملکرد و دسترسی به محیط اعتبارسنجی بر امکان‌پذیری پروژه اثر می‌گذارند. پذیرش هر پروژه به ارزیابی اختصاصی نیاز دارد.
آیا با مهندسی معکوس سخت‌افزار، برنامه میکروکنترلر هم بازیابی می‌شود؟
الزاماً خیر. سخت‌افزار و Firmware دو بخش متفاوت‌اند. برنامه ممکن است در دسترس نباشد یا در برابر خواندن حفاظت شده باشد. بازیابی برنامه حفاظت‌شده نباید پیشاپیش فرض یا تضمین شود.
برای یک برد منسوخ، تعمیر بهتر است یا بازطراحی؟
اگر خرابی محدود و قطعات قابل‌تأمین باشند، تعمیر می‌تواند انتخاب مناسبی برای حفظ دستگاه باشد. اگر خرابی‌ها تکرار شده، برد در چند دستگاه استفاده می‌شود یا قطعات کلیدی منسوخ‌اند، بررسی بازطراحی یا ارتقای سیستم منطقی‌تر است.
آیا بدون نمونه سالم می‌توان برد جایگزین طراحی کرد؟
در برخی پروژه‌ها ممکن است، اما به کامل‌بودن مستندات و امکان تعریف و اعتبارسنجی عملکرد بستگی دارد. برای بردهای پیچیده، اختصاصی یا مرتبط با ایمنی، نبود نمونه سالم می‌تواند ریسک یا حتی امکان‌ناپذیری پروژه را افزایش دهد.
