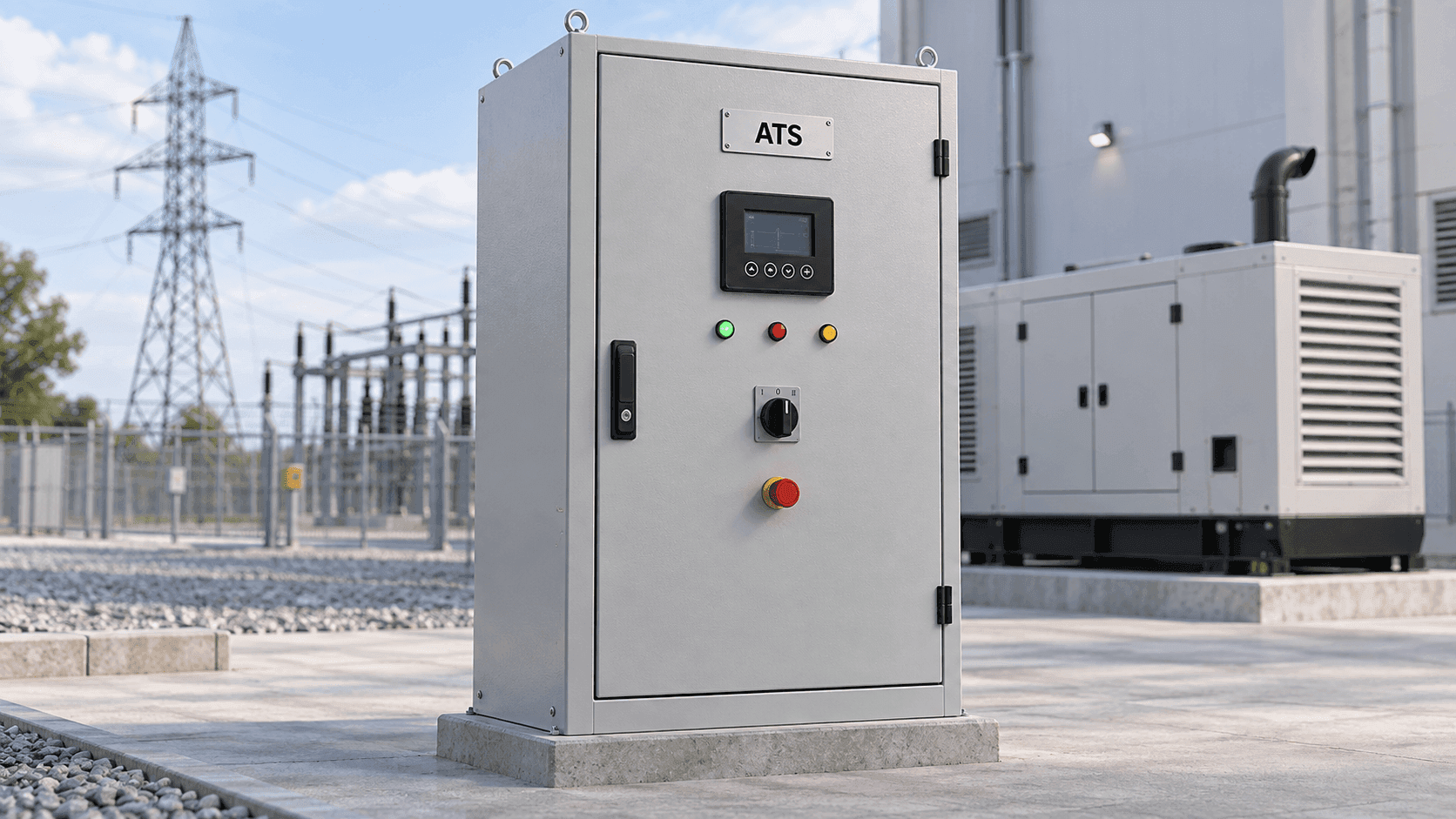

تابلو ATS یا چنج‌اور دستی؟ کدام برای برق اضطراری مناسب‌تر است؟

تابلو ATS چیست و چه کاری انجام می‌دهد؟

ATS مخفف Automatic Transfer Switch، به معنای «کلید انتقال خودکار» است. این تجهیز وضعیت منابع برق را بررسی می‌کند و در صورت نامناسب‌شدن منبع اصلی، مصرف‌کننده‌ها را به منبع جایگزینِ قابل‌قبول انتقال می‌دهد. در کاربرد متداول، این دو منبع برق شهر و ژنراتور هستند.

تابلو ATS معمولاً مجموعه‌ای شامل تجهیزات انتقال قدرت، کنترلر یا مدار فرمان، تجهیزات پایش، ترمینال‌ها و اجزای حفاظتی متناسب با طراحی است. بنابراین، هنگام خرید باید روشن شود پیشنهاد فروشنده مربوط به یک کلید انتقال است یا تابلوی کامل با تجهیزات مشخص.

بخش قدرت، مسیر تغذیه بار را تغییر می‌دهد؛ بخش کنترل، زمان و شرایط این تغییر را تعیین می‌کند. ATS خودش برق تولید نمی‌کند و ظرفیت ژنراتور را افزایش نمی‌دهد. اگر منبع جایگزین آماده نباشد، صرف وجود تابلو باعث برقراری برق نمی‌شود.

تابلو ATS هنگام قطع و وصل برق چگونه عمل می‌کند؟

در یک سامانه برق شهر و ژنراتور با کنترل خودکار سازگار، ترتیب معمول چنین است:

اجرای کامل این چرخه به قابلیت‌های کنترلر و ژنراتور وابسته است. برای مثال، موتوربرقی که فقط با هندل روشن می‌شود، با اضافه‌کردن یک کلید ATS قابلیت استارت خودکار پیدا نمی‌کند.

تفاوت تابلو ATS با چنج‌اور دستی چیست؟

چنج‌اور دستی نیز منبع تغذیه را تغییر می‌دهد، اما تصمیم و اقدام برای انتقال به اپراتور وابسته است. در ATS، کنترلر براساس وضعیت منابع و تنظیمات، انتقال را آغاز و مدیریت می‌کند. کلید موتورداری که فقط با شستی فرمان می‌گیرد نیز لزوماً خودکار نیست.

برای تصمیم‌گیری، شرایط واقعی محل را بررسی کنید.

این‌ها نمونه‌های تصمیم‌گیری‌اند؛ ملاک نهایی، پیامد توقف و نحوه بهره‌برداری است. برای مصارف دارای الزامات خاص، مانند تجهیزات حیاتی یا سامانه‌های ایمنی، انتخاب باید مطابق ضوابط همان پروژه انجام شود.

آیا ATS برق را بدون قطعی منتقل می‌کند؟

ATS معمولی جای UPS را نمی‌گیرد. در انتقال باز یا Open Transition، ابتدا اتصال به منبع قبلی قطع و سپس اتصال به منبع بعدی برقرار می‌شود؛ بنابراین وقفه وجود دارد.

اگر ژنراتور خاموش باشد، زمان روشن‌شدن آن هم به خاموشی اضافه می‌شود. برای تجهیزاتی که تحمل این وقفه را ندارند، مانند برخی سرورها و سامانه‌های کنترل، باید UPS مناسب در طراحی پیش‌بینی شود. حتی انتقال بسته نیز هنگام ازدست‌رفتن ناگهانی منبع و آماده‌نبودن ژنراتور، جایگزین UPS نیست.

برای مثال، ممکن است روشنایی فروشگاه وقفه‌ای کوتاه را تحمل کند، اما خاموش‌شدن رایانه صندوق باعث اختلال شود. در چنین شرایطی می‌توان برق اضطراری عمومی را با ژنراتور و ATS تأمین کرد و برای تجهیزات حساس، UPS جداگانه در نظر گرفت.

راهنمای انتخاب تابلو ATS؛ چه مشخصاتی مهم‌اند؟

۱. ابتدا بارهای ضروری را مشخص کنید

پیش از انتخاب آمپر، فهرست مصرف‌کننده‌هایی را تهیه کنید که باید هنگام قطعی روشن بمانند. روشنایی ضروری، تجهیزات شبکه، پمپ و دستگاه تولید الزاماً اولویت یکسانی ندارند.

توان یا جریان نامی، تعداد تجهیزات، کارکرد هم‌زمان و روش راه‌اندازی موتورهای مهم را ثبت کنید. اگر ژنراتور توان تغذیه همه مصرف‌کننده‌ها را ندارد، باید بارهای غیرضروری جدا یا مدیریت شوند.

نکته تعیین‌کننده این است که ATS در حالت برق شهر هم جریان بارهای متصل به خودش را عبور می‌دهد؛ بنابراین، ظرفیت آن را صرفاً از روی توان ژنراتور تعیین نکنید.

۲. جریان نامی را با نوع بار و شرایط کار تطبیق دهید

برای تخمین جریان یک بار سه‌فاز متعادل، اگر توان ظاهری مشخص باشد، می‌توان از رابطه زیر استفاده کرد:

این محاسبه، جریان تقریبی بار را نشان می‌دهد و به‌تنهایی اندازه نهایی تابلو را تعیین نمی‌کند. شرایط نصب، جریان هر فاز، راه‌اندازی موتورها، توسعه آینده و مشخصات تجهیزات هم باید بررسی شوند. اگر اطلاعات فقط برحسب کیلووات باشد، ضریب توان نیز در محاسبه اثر دارد.

همچنین عدد آمپر روی تجهیز را همراه با ولتاژ و رده کاربری بخوانید؛ جریان مجاز برای کاربردهای مختلف ممکن است یکسان نباشد.

۳. تعداد پل را براساس وضعیت نول انتخاب کنید

در سامانه سه‌فاز، کلید سه‌پل فازها را جابه‌جا می‌کند و نوع چهارپل می‌تواند نول را نیز انتقال دهد. انتخاب میان این دو فقط به سه‌فازبودن برق یا اختلاف قیمت مربوط نیست.

نحوه اتصال نول و زمین در شبکه و ژنراتور، آرایش اتصال زمین و عملکرد حفاظت خطای زمین باید بررسی شود. انتخاب نادرست می‌تواند مسیرهای ناخواسته جریان ایجاد کند یا عملکرد حفاظت را مختل کند.

بنابراین، عبارت «چهارپل همیشه بهتر است» معیار درستی نیست. نقشه تک‌خطی و وضعیت اتصال نول به زمین را برای بررسی در اختیار طراح قرار دهید.

۴. نوع تجهیزات قدرت و اینترلاک را بررسی کنید

تابلو ممکن است با کلید انتقال اختصاصی، ترکیب کنتاکتورها یا کلیدهای قدرت موتوردار ساخته شود. انتخاب مناسب به مشخصات مجموعه و کاربرد وابسته است؛ ظاهر مشابه یا برند مشترک برای مقایسه کافی نیست.

در طرح انتقال باز، باید از اتصال هم‌زمان دو منبع جلوگیری شود. اینترلاک، سازوکاری برای جلوگیری از چنین وضعیت نامجاز است. برای نمونه، در برخی آرایش‌های دوکلیدی از قفل مکانیکی بین کلیدها استفاده می‌شود.

از سازنده بخواهید نوع تجهیزات و تمهیدات ایمنی مجموعه را در مدارک فنی و پیشنهاد فروش به‌صورت شفاف مشخص کند. بررسی جزئیات مدار فرمان، خطاها و عملکرد اجزای داخلی باید به سازنده یا تکنسین متخصص سپرده شود.

۵. هماهنگی حفاظت اتصال کوتاه را جدی بگیرید

وظیفه انتقال منبع با حفاظت اضافه‌بار و اتصال کوتاه یکسان نیست. بعضی آرایش‌ها از کلید قدرت دارای حفاظت استفاده می‌کنند و برخی دیگر به تجهیزات حفاظتی جداگانه وابسته‌اند.

ظرفیت تحمل اتصال کوتاه مجموعه باید با جریان خطای قابل‌انتظار در محل نصب و کلید یا فیوز حفاظتی هماهنگ باشد. دو تابلوی هم‌آمپر می‌توانند از این نظر تفاوت مهمی داشته باشند.

در استعلام، فقط «تابلوی ۱۰۰ آمپر» ننویسید؛ مشخصات حفاظت بالادست و محل اتصال تابلو را نیز ارائه کنید تا هماهنگی حفاظتی بررسی شود.

۶. کنترلر و ژنراتور باید با یکدیگر سازگار باشند

نام و مدل کنترلر ژنراتور و روش دریافت فرمان استارت را مشخص کنید. برخی کنترلرهای ATS خروجی کنتاکت خشک دارند؛ یعنی خروجی فرمانی که خودش ولتاژ تغذیه به مدار مقابل نمی‌دهد. سازگاری این خروجی با ورودی ژنراتور باید بررسی شود.

قابلیت‌های موردنیاز را هم صریح بنویسید: پایش ولتاژ و فرکانس، تشخیص خطاهای فاز، تنظیم تأخیرها، نمایش وضعیت و اعلام خطا. وجود همه این امکانات را از عنوان «تابلو اتوماتیک» فرض نکنید.

برای محیط بدون اپراتور، امکان اطلاع از خطا ممکن است مفید باشد؛ در یک محل کوچک با مسئول حاضر، امکانات ارتباطی گسترده الزاماً اولویت ندارد.

۷. شرایط محیطی و مدارک ساخت را مشخص کنید

محل نصب سرپوشیده یا فضای باز، دما، گردوغبار، رطوبت، ابعاد کابل‌ها و فضای سرویس بر طراحی بدنه و چیدمان تجهیزات اثر دارند. درجه حفاظت IP باید برای شرایط واقعی نصب انتخاب شود؛ عدد بالاتر به‌تنهایی پاسخ مسئله تهویه یا گرما نیست.

از نظر مدارک، استاندارد IEC 60947-6-1 به تجهیزات انتقال منبع می‌پردازد. برای مجموعه تابلو نیز الزامات مرتبط خانواده IEC 61439، از جمله بخش عمومی همراه با بخش کاربردی مربوط، مطرح است. داشتن تجهیز استاندارد داخل تابلو، به‌تنهایی انطباق کل مجموعه را اثبات نمی‌کند.

قیمت تابلو ATS را چگونه مقایسه کنیم؟

مقایسه قیمت زمانی معنا دارد که محدوده تأمین و مشخصات پیشنهادها یکسان باشد. نوع و مدل تجهیزات قدرت، تعداد پل، کنترلر، حفاظت‌ها، بدنه، شینه‌بندی، امکانات ارتباطی و خدمات نصب می‌توانند پیشنهادها را متفاوت کنند.

از فروشنده بخواهید فهرست قطعات و خدمات را همراه پیش‌فاکتور ارائه کند. مشخص شود کابل‌کشی، اتصال به ژنراتور، تنظیمات، آزمون و راه‌اندازی در مبلغ آمده‌اند یا جدا محاسبه می‌شوند.

برای ارزیابی هزینه، پیامد توقف را نیز در نظر بگیرید. اگر نبود اپراتور باعث چند ساعت تأخیر در وصل برق می‌شود، این مسئله باید در تصمیم میان چنج‌اور دستی و ATS وزن داشته باشد.

پیش از تحویل و راه‌اندازی چه چیزهایی را بررسی کنیم؟

معیار پذیرش تابلو را پیش از سفارش مشخص کنید. برای اینکه مسئولیت خدمات روشن باشد، پیشنهاد می‌شود این موارد در مدارک تحویل پروژه لحاظ شوند:

تحویل نهایی را به تأیید کتبی مجری متخصص و دریافت گزارش راه‌اندازی منوط کنید. جزئیات آزمون، تنظیمات و بررسی خطاها باید فقط توسط فرد واجد صلاحیت انجام شود؛ بازکردن تابلو یا تغییر تنظیمات توسط افراد غیرمتخصص می‌تواند خطرناک باشد و شرایط ضمانت را نیز تحت تأثیر قرار دهد.

جمع‌بندی؛ کدام گزینه مناسب شماست؟

اگر حضور اپراتور تضمین‌شده است و توقف قابل‌تحمل دارید، چنج‌اور دستی می‌تواند پاسخ‌گو باشد. اگر بازیابی خودکار برق اهمیت دارد، انتخاب تابلو ATS را براساس بار، ظرفیت منابع، تعداد پل، حفاظت و سازگاری کنترلر انجام دهید.

برای بررسی گزینه‌های مرتبط، به صفحه تابلو ATS در الک‌دیوایس مراجعه کنید. هنگام استعلام، فهرست بارهای ضروری، مشخصات ژنراتور، شرایط نصب و مدت قطعی قابل‌قبول را آماده داشته باشید تا پیشنهاد دریافتی دقیق‌تر و قابل‌مقایسه باشد.
