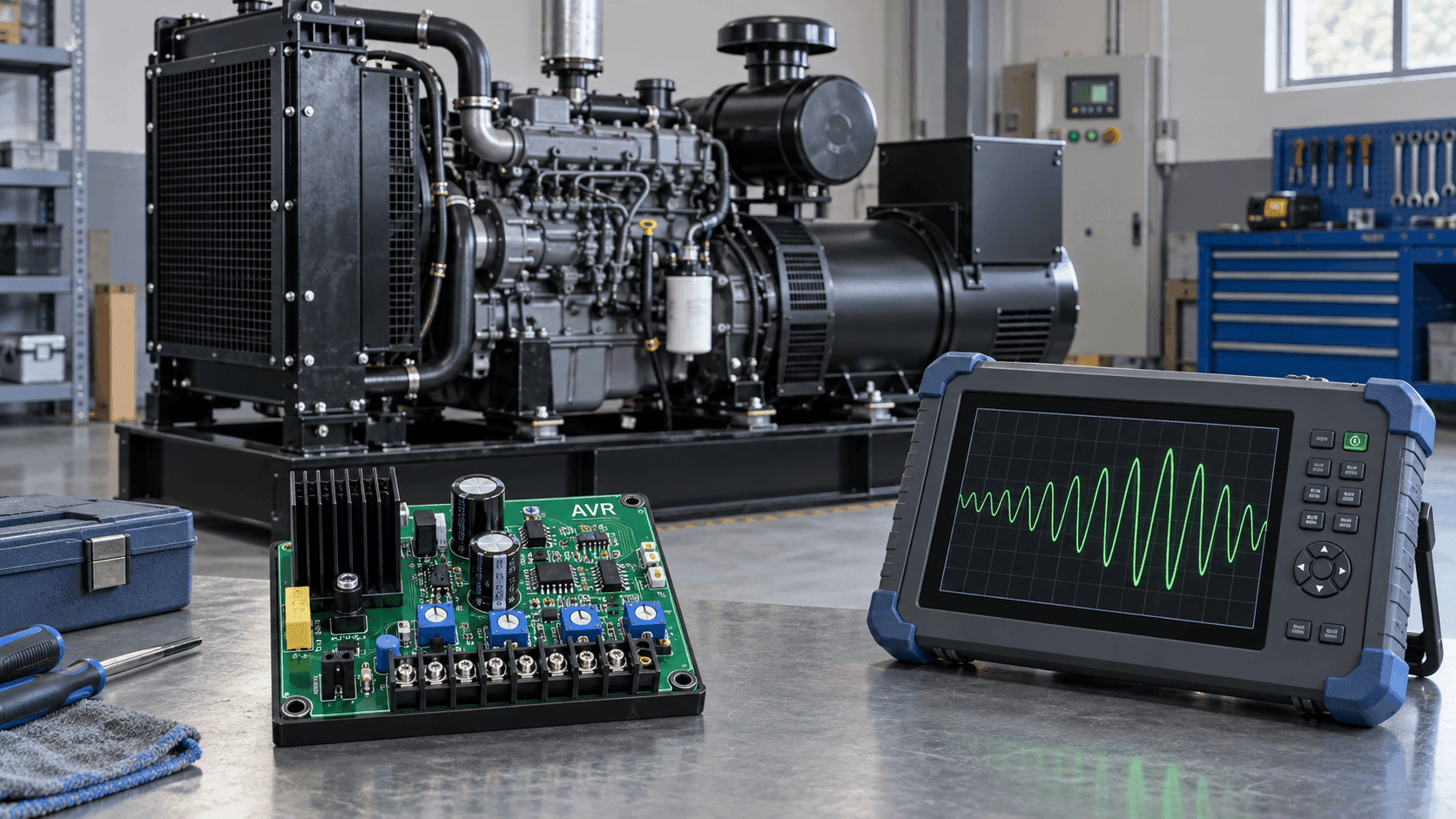

نوسان ولتاژ ژنراتور؛ چه زمانی باید AVR را تعویض کنیم؟

ابتدا نوع نوسان را مشخص کنید

شکل بروز نوسان می‌تواند برای تعمیرکار اطلاعات اولیه فراهم کند. بدون بازکردن تابلو یا انجام آزمایش، زمان وقوع مشکل، وسایل روشن در آن لحظه و پیام‌های قابل‌مشاهده روی نمایشگر را یادداشت کنید. مجازبودن هر تغییر باید با مشخصات مجموعه ژنراتور و تجهیزات متصل سنجیده شود.

برای درخواست خدمات، نام مدل ژنراتور، اطلاعات پلاک، تک‌فاز یا سه‌فاز بودن و زمان شروع مشکل را آماده کنید. اگر مشکل پس از سرویس، تعویض قطعه یا اضافه‌شدن مصرف‌کننده ایجاد شده است، این سابقه را نیز به تعمیرکار اعلام کنید؛ تشخیص علت به بازدید فنی نیاز دارد.

از روی نشانه‌ها، مسیر عیب‌یابی را انتخاب کنید

جدول زیر فقط برای شرح دقیق‌تر وضعیت هنگام تماس با تعمیرکار است؛ هیچ‌یک از نشانه‌ها علت خرابی یا قطعه معیوب را مشخص نمی‌کند و نباید مبنای تعمیر یا تنظیم دستگاه قرار گیرد.

تأیید مقدار ولتاژ و تحلیل رخدادهای کوتاه به ابزار مناسب و تفسیر تخصصی نیاز دارد. نمایشگر دستگاه یا مولتی‌متر معمولی به‌تنهایی برای تعیین علت کافی نیست. انتخاب ابزار، محل اندازه‌گیری و اجرای آزمون باید توسط تکنسین واجد صلاحیت انجام شود.

نقش دور موتور در نوسان ولتاژ ژنراتور

در ژنراتور سنکرون معمولی، عملکرد موتور محرک و آلترناتور به یکدیگر وابسته است؛ به همین دلیل هر تغییر در صدای موتور یا خروجی برق الزاماً به معنای خرابی AVR نیست. تعیین ارتباط میان دور موتور، فرکانس و ولتاژ به اندازه‌گیری ایمن و تخصصی نیاز دارد.

اگر صدای موتور به‌صورت تکرارشونده تغییر می‌کند یا نوسان فقط هنگام اتصال بار دیده می‌شود، زمان و شرایط وقوع را برای تعمیرکار ثبت کنید. این نشانه‌ها به‌تنهایی محل خرابی را مشخص نمی‌کنند و بازکردن گاورنر یا تغییر تنظیمات می‌تواند وضعیت را پیچیده‌تر کند.

بررسی موتور، گاورنر، سوخت‌رسانی و پاسخ مجموعه به بار باید توسط تعمیرکار انجام شود. برای جبران افت یا نوسان، پیچ‌های موتور یا AVR را بدون دستورالعمل سازنده و ابزار تخصصی تغییر ندهید.

AVR چگونه باعث نوسان می‌شود؟

AVR یا رگولاتور اتوماتیک ولتاژ، بخشی از سامانه کنترل ولتاژ ژنراتور است، اما مشاهده نوسان به‌تنهایی خرابی این قطعه را اثبات نمی‌کند. تشخیص وضعیت AVR باید همراه با ارزیابی تخصصی موتور، آلترناتور، بار و اتصالات انجام شود.

بار مصرفی چه اثری بر ولتاژ دارد؟

استارت موتورهای الکتریکی

پمپ، کمپرسور و دیگر بارهای موتوری می‌توانند هنگام راه‌اندازی شرایط متفاوتی نسبت به کار عادی ایجاد کنند. اگر نوسان هم‌زمان با روشن‌شدن چنین تجهیزاتی دیده می‌شود، نام و مشخصات مصرف‌کننده و زمان وقوع را برای بررسی تخصصی ثبت کنید.

برای نمونه، تغییر نور چراغ‌ها هم‌زمان با استارت کمپرسور اطلاعات مفیدی برای تعمیرکار است، اما علت دقیق یا راه‌حل را مشخص نمی‌کند. تکرار روشن و خاموش‌کردن مصرف‌کننده برای آزمایش می‌تواند به تجهیزات فشار وارد کند و توصیه نمی‌شود.

تصمیم درباره تغییر ترتیب بارها، استفاده از سافت‌استارتر یا درایو و هر اصلاح دیگر باید پس از محاسبه و ارزیابی مجموعه توسط متخصص انجام شود؛ نصب آزمایشی تجهیزات، رفع نوسان را تضمین نمی‌کند.

اضافه‌بار و نامتعادلی فازها

ظرفیت نامی ژنراتور و مجموع توان نوشته‌شده روی وسایل برای تشخیص وضعیت بار کافی نیستند. نوع مصرف‌کننده، شیوه راه‌اندازی و شرایط بهره‌برداری باید در ارزیابی تخصصی در نظر گرفته شوند.

در ژنراتور سه‌فاز، نحوه توزیع مصرف‌کننده‌ها نیز اهمیت دارد، اما اندازه‌گیری فازها و هرگونه جابه‌جایی در تابلو باید توسط برق‌کار یا تعمیرکار واجد صلاحیت انجام شود.

خرید AVR جدید ظرفیت سیم‌پیچ یا توان موتور محرک را افزایش نمی‌دهد. پیش از خرید قطعه یا تغییر آرایش بار، علت نوسان و تناسب ظرفیت مجموعه را از متخصص استعلام کنید.

بارهای غیرخطی و خازنی

UPS، شارژرها، درایوها و دیگر تجهیزات الکترونیکی می‌توانند رفتار متفاوتی در برابر برق ژنراتور داشته باشند. ثابت‌بودن عدد ولتاژ به‌تنهایی برای تأیید کیفیت برق یا سازگاری تجهیزات کافی نیست.

اگر نوسان پس از اتصال یک تجهیز مشخص مشاهده می‌شود، مدل و مشخصات آن را به تعمیرکار اعلام کنید و از تکرار اتصال برای آزمون خودداری کنید. انتخاب ظرفیت ژنراتور برای این بارها به محاسبه موردی نیاز دارد.

بررسی سازگاری بانک خازنی و سایر تجهیزات اصلاح ضریب توان با ژنراتور نیز موضوعی تخصصی است. تغییر مدار یا منطق اتصال آن‌ها بدون طراحی و تأیید فنی توصیه نمی‌شود.

اتصالات و مدار تحریک را از قلم نیندازید

اتصالات و مدارهای مرتبط با AVR بخشی از ارزیابی تخصصی ژنراتور هستند و بعضی ایرادهای مجموعه می‌توانند ظاهری شبیه خرابی رگولاتور داشته باشند. به همین دلیل، تعویض برد بدون تشخیص فنی توصیه نمی‌شود.

بازکردن تابلو، لمس ترمینال‌ها یا اندازه‌گیری در نقاط داخلی می‌تواند خطر برق‌گرفتگی، اتصال کوتاه و آسیب به مصرف‌کننده‌ها ایجاد کند. برای جبران افت ولتاژ نیز تنظیم خروجی ژنراتور را خودسرانه افزایش ندهید.

ساختمان آلترناتورها و روش ارزیابی آن‌ها یکسان نیست. تعیین آزمون مناسب و بررسی مدار تحریک باید مطابق مستندات سازنده و فقط توسط تعمیرکار متخصص انجام شود.

چه زمانی تعمیر یا تعویض AVR منطقی است؟

تصمیم درباره تعمیر یا تعویض AVR باید پس از بررسی کامل مجموعه و تأیید کتبی تعمیرکار گرفته شود. باقی‌ماندن مشکل ولتاژ به‌تنهایی خرابی برد را ثابت نمی‌کند و تعویض آزمایشی ممکن است هزینه اضافی یا آسیب جدید ایجاد کند.

از تعمیرکار بخواهید نتیجه ارزیابی، قطعه پیشنهادی، هزینه و شرایط ضمانت خدمات را شفاف اعلام کند. انجام اندازه‌گیری‌ها و آزمون‌های فنی بر عهده متخصص است و کاربر نیازی به اجرای آن‌ها ندارد.

اگر مشکل پس از تعویض رگولاتور شروع شده است، این سابقه و مشخصات قطعه نصب‌شده را به مرکز خدمات اعلام کنید. ارزیابی نهایی پس از تعمیر نیز باید توسط مجری و در شرایط کنترل‌شده انجام شود.

هنگام خرید AVR ژنراتور چه مشخصاتی را تطبیق دهیم؟

توان ژنراتور یا شباهت ظاهری برد، معیار کافی برای انتخاب AVR نیست. نقطه شروع، مدل دقیق آلترناتور، شماره قطعه قبلی و فهرست جایگزین‌های تأییدشده سازنده است. سپس این موارد را تطبیق دهید:

• نوع سامانه تحریک: تغذیه از سیم‌پیچ اصلی، سیم‌پیچ کمکی یا PMG و پشتیبانی رگولاتور از آن.
• تغذیه و ورودی سنجش: محدوده ولتاژ، فرکانس و آرایش سنجش فازها.
• خروجی تحریک: ولتاژ و جریان مجاز و محدوده مقاومت میدان مطابق دیتاشیت.
• اتصالات و نصب: نقشه ترمینال‌ها، ابعاد و شرایط محیطی مجاز.
• امکانات موردنیاز: حفاظت‌ها، تنظیم خارجی و قابلیت‌های لازم برای کار موازی، در صورت استفاده.

تعداد سیم‌ها یا یکسان‌بودن سوکت، سازگاری الکتریکی را ثابت نمی‌کند. عکس خوانای پلاک آلترناتور، مدل AVR قبلی و نقشه سیم‌کشی را برای تطبیق فنی آماده کنید؛ عکس برد به‌تنهایی همه مشخصات لازم را نشان نمی‌دهد.

جمع‌بندی

نوسان ولتاژ ژنراتور می‌تواند به بخش‌های مختلف مجموعه مرتبط باشد و از روی یک نشانه نمی‌توان قطعه معیوب را تعیین کرد. اطلاعات پلاک، زمان بروز مشکل و سابقه سرویس را ثبت کنید و تشخیص، اندازه‌گیری و تنظیم را به تعمیرکار متخصص بسپارید. اگر نیاز به تعویض رگولاتور توسط متخصص تأیید شد، دسته‌بندی رگولاتورهای ولتاژ AVR ژنراتور در Elecdevice را بررسی کنید و انتخاب نهایی را بر پایه مشخصات آلترناتور و دیتاشیت قطعه انجام دهید.
