گاورنر ESD5500E چیست؟
راهنمای تخصصی تجهیزات ژنراتور
گاورنر ESD5500E چیست؟ کاربرد و اطلاعات لازم پیش از خرید
گاورنر ESD5500E یک کنترلر الکترونیکی دور موتور است که در سامانه‌های گاورنر دیزل‌ژنراتور و برخی موتورهای صنعتی به کار می‌رود. وظیفه اصلی آن، دریافت اطلاعات سرعت موتور، مقایسه سرعت واقعی با مقدار مرجع و ارسال فرمان مناسب به عملگر کنترل سوخت است.
با این حال، مشاهده نام ESD5500E روی یک برد به‌تنهایی برای اطمینان از سازگاری یا اصالت آن کافی نیست. پیش از خرید باید مشخص شود کنترلر با موتور، سنسور دور، اکچویتور، منبع تغذیه و نوع کاربرد مجموعه تناسب دارد. همچنین لازم است میان وظیفه گاورنر و رگولاتور ولتاژ ژنراتور تفاوت روشنی قائل شویم.
گاورنر ESD5500E چه کاری انجام می‌دهد؟
در مستندات نسخه مرجع شرکت Governors America Corp. یا GAC، مدل ESD5500E به‌عنوان یک Speed Control Unit، یعنی واحد کنترل سرعت، معرفی شده است. این کنترلر برای واکنش به تغییرات دور موتور، از یک حلقه کنترل بسته استفاده می‌کند.
در Closed-loop Control یا کنترل حلقه‌بسته، وضعیت واقعی موتور به‌صورت پیوسته به کنترلر بازخورد داده می‌شود. کنترلر این بازخورد را با وضعیت مورد انتظار مقایسه می‌کند و متناسب با اختلاف موجود، فرمان اکچویتور را تغییر می‌دهد. هدف این فرایند، حفظ رفتار کنترل‌شده موتور هنگام تغییر بار است؛ نه کنترل مستقیم ولتاژ خروجی آلترناتور.
نسخه مرجع GAC از حالت‌های کاری ایزوکرون و دروپ، کنترل دور آرام و قابلیت‌های مرتبط با رفتار موتور هنگام راه‌اندازی پشتیبانی می‌کند. وجود ورودی‌های جانبی برای کاربردهایی مانند اشتراک بار و سنکرون‌سازی نیز در مستندات آن ذکر شده است. جزئیات دقیق هر قابلیت باید با نسخه، سازنده و مستندات همان برد تطبیق داده شود. صفحه رسمی ESD5500E در سایت GAC

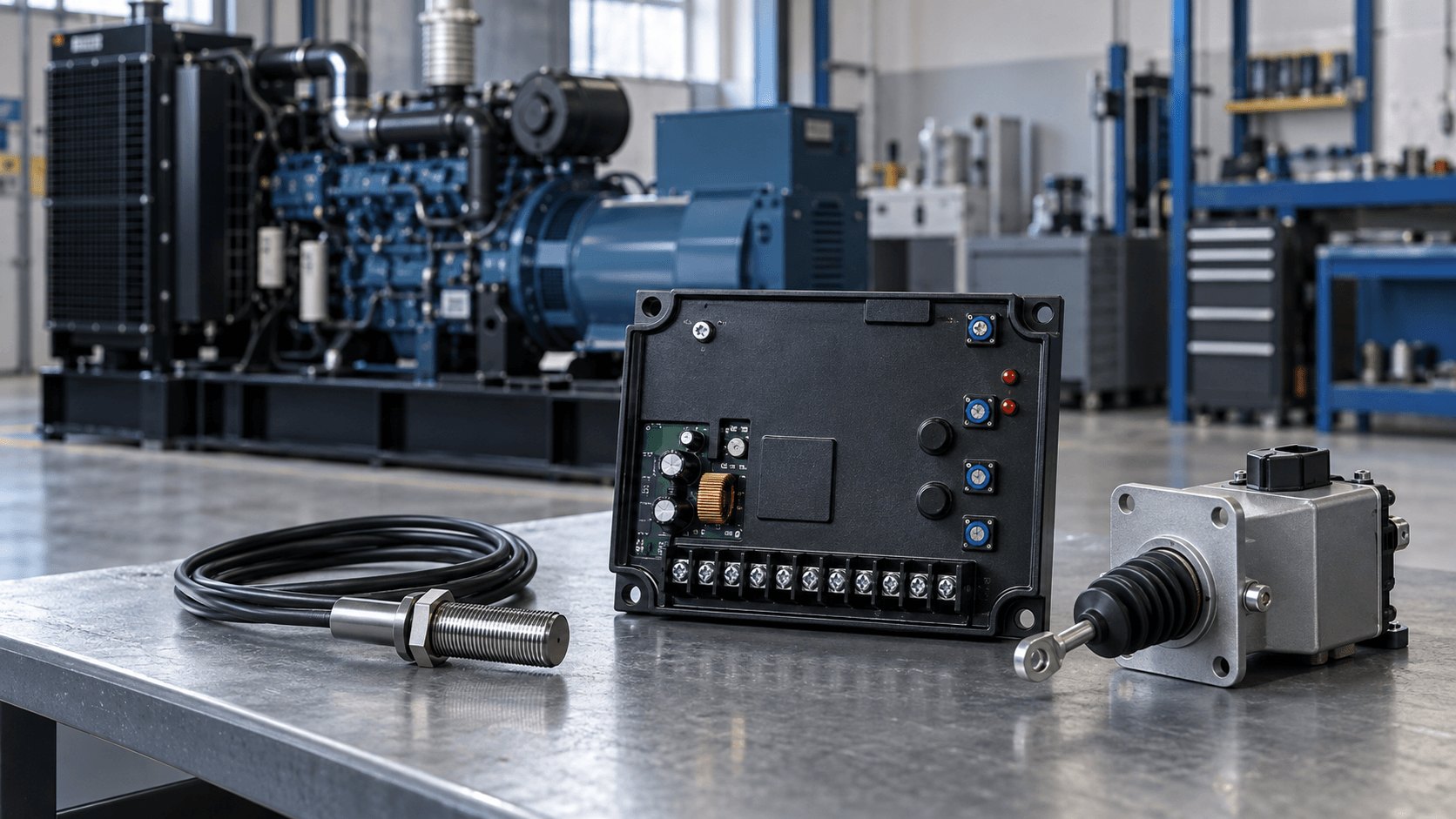

سه جزء اصلی سامانه کنترل دور
کنترلر دور به‌تنهایی یک سیستم کامل نیست. عملکرد سامانه به هماهنگی سه جزء اصلی بستگی دارد:
| جزء | نقش کلی |
|---|---|
| سنسور دور موتور | فراهم‌کردن اطلاعات سرعت واقعی موتور برای کنترلر |
| گاورنر یا کنترلر دور | پردازش بازخورد سرعت و محاسبه فرمان اصلاحی |
| اکچویتور گاورنر | تبدیل فرمان الکتریکی کنترلر به حرکت مؤثر در سازوکار کنترل سوخت |
سنسور دور موتور و پیکاپ مغناطیسی
در بسیاری از سامانه‌های سازگار با این خانواده، از Magnetic Pickup یا پیکاپ مغناطیسی استفاده می‌شود. این سنسور با عبور دندانه‌های چرخ‌دنده از مقابل خود، سیگنالی وابسته به سرعت حرکت دندانه‌ها ایجاد می‌کند. کنترلر از فرکانس این سیگنال برای درک سرعت موتور استفاده می‌کند.
بنابراین مشخصات سنسور، نوع سیگنال و اطلاعات چرخ‌دنده‌ای که سنسور از آن بازخورد می‌گیرد، بخشی از بررسی سازگاری هستند. صرف اینکه قطعه موردنظر «سنسور دور موتور» نامیده شده باشد، تناسب آن با کنترلر را ثابت نمی‌کند.
کنترلر دور دیزل‌ژنراتور
کنترلر، بخش تصمیم‌گیر سامانه است. گاورنر ESD5500E سیگنال سرعت را دریافت می‌کند و بر اساس اختلاف میان سرعت واقعی و مرجع، خروجی اکچویتور را مدیریت می‌کند. ویژگی‌های کنترلی برد بر میزان و کیفیت واکنش مجموعه در برابر تغییر بار اثر می‌گذارند؛ اما نتیجه نهایی به وضعیت موتور، سامانه سوخت‌رسانی، اکچویتور و بازخورد سنسور نیز وابسته است.
اکچویتور گاورنر
Governor Actuator یا اکچویتور گاورنر، عملگر الکتریکی سامانه است. این قطعه فرمان کنترلر را به حرکت مکانیکی در مسیر کنترل سوخت تبدیل می‌کند. نوع عملکرد، جهت حرکت، جریان موردنیاز، نیروی قابل‌تأمین و نحوه ارتباط آن با پمپ یا اهرم سوخت از عوامل مهم انتخاب هستند.
به همین دلیل، سازگار بودن یک کنترلر با «اکچویتور برقی» به‌صورت کلی کافی نیست. مدل و مشخصات دقیق اکچویتور باید در کنار اطلاعات کنترلر بررسی شود.
ارتباط گاورنر با کنترل فرکانس ژنراتور
در آلترناتور سنکرون، فرکانس خروجی با سرعت چرخش و تعداد قطب‌های ژنراتور ارتباط دارد. بنابراین کنترل سرعت موتور محرک، نقش مهمی در کنترل فرکانس ژنراتور دارد.
برای مثال، اگر با افزایش بار، سرعت موتور کاهش پیدا کند، فرکانس خروجی نیز تحت‌تأثیر قرار می‌گیرد. گاورنر با مدیریت اکچویتور و در نتیجه مقدار سوخت، تلاش می‌کند رفتار سرعت موتور را مطابق استراتژی کنترلی مجموعه نگه دارد.
این رابطه به معنای آن نیست که هر تغییر فرکانس الزاماً از خرابی گاورنر ناشی می‌شود. موتور، کیفیت سوخت‌رسانی، اکچویتور، سنسور دور، تغییرات بار و ساختار کلی تابلو کنترل نیز می‌توانند بر رفتار مشاهده‌شده اثر بگذارند. تشخیص علت باید به متخصص سپرده شود.
تفاوت گاورنر و AVR چیست؟
اشتباه گرفتن این دو قطعه می‌تواند به خرید نامناسب یا برداشت نادرست از علائم ژنراتور منجر شود:
گاورنر
Governor یا گاورنر، سرعت موتور و در نتیجه رفتار فرکانس را از مسیر کنترل سوخت مدیریت می‌کند.
AVR
Automatic Voltage Regulator (AVR) یا رگولاتور خودکار ولتاژ، سامانه تحریک آلترناتور را برای کنترل ولتاژ خروجی مدیریت می‌کند.
به‌صورت ساده، گاورنر در سمت موتور و کنترل دور قرار دارد؛ AVR در سمت آلترناتور و کنترل ولتاژ فعالیت می‌کند. البته تغییر شدید دور می‌تواند بر خروجی الکتریکی اثر بگذارد و تغییر بار الکتریکی نیز موتور را تحت فشار قرار دهد. این ارتباط متقابل، وظیفه دو کنترلر را یکسان نمی‌کند.
برای آشنایی با معیارهای بخش ولتاژ می‌توانید راهنمای انتخاب رگولاتور ولتاژ خودکار AVR را مطالعه کنید.
حالت‌های ایزوکرون و دروپ چه مفهومی دارند؟
Isochronous یا حالت ایزوکرون، به کنترل سرعت با هدف حفظ سرعت مرجع در برابر تغییر بار گفته می‌شود. این حالت معمولاً در کاربردهایی اهمیت دارد که موتور یا ژنراتور به‌صورت مستقل کار می‌کند و پایداری دور مورد توجه است.
Droop یا افت کنترل‌شده، روشی است که در آن با افزایش بار، مقدار مشخصی تغییر سرعت در منطق کنترل پذیرفته می‌شود. این ویژگی می‌تواند در سامانه‌های موازی و تقسیم بار اهمیت داشته باشد.
آیا ESD5500E برای هر موتور یا ژنراتوری مناسب است؟
خیر. مستند رسمی GAC می‌گوید نسخه مرجع ESD5500E می‌تواند همراه پیکاپ مغناطیسی و اکچویتور الکتریکی تناسبی، موتورهای متنوعی را کنترل کند؛ اما «کاربرد گسترده» با «سازگاری همگانی» تفاوت دارد. راهنمای رسمی سری ESD5500E، نسخه 2‑2025‑G
در برخی موتورها، کنترل سوخت به‌وسیله ECU یا سامانه الکترونیکی اختصاصی انجام می‌شود. بعضی اکچویتورها نیز از نظر جریان، جهت عملکرد یا رفتار مکانیکی با نسخه استاندارد کنترلر تناسب ندارند. کاربرد مستقل، کار موازی، موتور دیزل یا گازسوز و نوع سامانه سوخت‌رسانی نیز در انتخاب نسخه مناسب مؤثر است.
مدل‌های نزدیک مانند ESD5520E یا ESD5522E فقط نام‌های جایگزین یکسان نیستند؛ در خانواده مرجع GAC برای کاربردها و مشخصات متفاوت تعریف شده‌اند. بنابراین تطبیق صرفاً بر اساس شباهت ظاهری برد یا تعداد اتصالات تصمیم مطمئنی نیست.
پیش از خرید چه اطلاعاتی برای بررسی سازگاری لازم است؟
بهترین روش استعلام این است که اطلاعات مجموعه به‌صورت یک پرونده کوتاه و قابل‌بررسی ارائه شود:
| اطلاعات موردنیاز | دلیل اهمیت |
|---|---|
| سازنده و مدل کامل موتور | مشخص‌شدن معماری موتور و سامانه سوخت‌رسانی |
| مدل دیزل‌ژنراتور یا کاربرد موتور | تفکیک کاربرد مستقل، اضطراری، دائم‌کار یا موازی |
| مدل و تصویر واضح کنترلر فعلی | مقایسه شناسه دقیق، سازنده و نسخه قطعه |
| ولتاژ نامی تغذیه کنترلر | بررسی تناسب الکتریکی مجموعه |
| سازنده و مدل سنسور دور | بررسی نوع بازخورد مورد انتظار کنترلر |
| اطلاعات دنده فلایویل از دفترچه موتور | ارزیابی محدوده سیگنال سرعت بر اساس داده مستند |
| سازنده و مدل اکچویتور | بررسی نوع، ظرفیت و جهت عملکرد عملگر |
| مشخصات سامانه سوخت‌رسانی | تشخیص نحوه اثرگذاری اکچویتور بر سوخت |
| فرکانس نامی و دور نامی ثبت‌شده در مدارک دستگاه | شناخت نقطه کاری طراحی‌شده |
| وجود سامانه اشتراک بار یا سنکرون‌سازی | بررسی نیازهای ارتباطی و حالت کنترلی |
| شرایط محل نصب و محفظه تابلو | ارزیابی تناسب محیطی و مکانیکی |
| تصویر پلاک‌ها و شماره‌های فنی | کاهش خطای ناشی از نام‌های تجاری مشابه |
این اطلاعات برای بررسی اولیه مناسب‌اند، اما جای دفترچه همان موتور، سنسور و اکچویتور را نمی‌گیرند. اگر بخشی از مشخصات در دسترس نیست، بهتر است کمبود اطلاعات در استعلام اعلام شود و از حدس‌زدن مدل قطعه خودداری شود.
نام ESD5500E چه چیزی را ثابت نمی‌کند؟
بردهای هم‌نام ممکن است از تولیدکنندگان مختلف، با کیفیت ساخت و جزئیات فنی متفاوت عرضه شوند. عبارت ESD5500E روی محصول، به‌تنهایی نشان نمی‌دهد که قطعه ساخت GAC، تحت مجوز آن شرکت یا از نظر مشخصات کاملاً برابر با نسخه مرجع است.
چه نشانه‌هایی بررسی تخصصی مجموعه را ضروری می‌کنند؟
ناتوانی مجموعه در حفظ رفتار باثبات دور، تغییر محسوس فرکانس هم‌زمان با تغییر بار، واکنش نامتناسب موتور یا حرکت غیرعادی عملگر، نشانه‌هایی هستند که بررسی تخصصی را توجیه می‌کنند. این موارد اثبات نمی‌کنند که خود کنترلر معیوب است؛ زیرا سنسور، اکچویتور، سامانه سوخت، اتصالات، بار و اجزای مکانیکی نیز در نتیجه نهایی نقش دارند.
در چنین شرایطی، خرید فوری یک برد هم‌نام ممکن است مسئله را حل نکند و حتی یک عدم‌تطابق جدید به مجموعه اضافه کند. ارزیابی باید با توجه به کل زنجیره سنسور، کنترلر، اکچویتور و موتور انجام شود. حفاظت مستقل اضافه‌دور نیز باید بخشی جدا از سامانه گاورنر باشد و وضعیت آن توسط متخصص بررسی شود.
جمع‌بندی
گاورنر ESD5500E یک کنترلر دور است، نه رگولاتور ولتاژ. این برد بر پایه بازخورد سنسور دور، به اکچویتور فرمان می‌دهد تا رفتار سرعت موتور و در نتیجه فرکانس ژنراتور مدیریت شود. مناسب‌بودن آن فقط با نام مدل تعیین نمی‌شود و به مشخصات موتور، سنسور، اکچویتور، تغذیه و نوع بهره‌برداری بستگی دارد.
برای مشاهده کالای درج‌شده در سایت می‌توانید به صفحه گاورنر ESD5500E یا دسته قطعات مرتبط با ژنراتور مراجعه کنید. برای بررسی سازگاری، مدل کامل موتور، مشخصات کنترلر فعلی، نوع سنسور دور و مدل اکچویتور را همراه تصاویر پلاک‌ها برای الک‌دیوایس ارسال کنید.
پرسش‌های متداول
آیا گاورنر ESD5500E ولتاژ ژنراتور را تنظیم می‌کند؟
خیر. وظیفه اصلی گاورنر، کنترل دور موتور است. تنظیم ولتاژ خروجی آلترناتور معمولاً بر عهده AVR قرار دارد.
آیا ESD5500E بدون اکچویتور قابل استفاده است؟
این کنترلر بخشی از یک سامانه حلقه‌بسته است و برای اثرگذاری بر سوخت به اکچویتور متناسب با موتور و کنترلر نیاز دارد. انتخاب اکچویتور باید بر اساس مدل دقیق و مستندات فنی انجام شود.
آیا هر پیکاپ مغناطیسی با ESD5500E سازگار است؟
خیر. نوع سنسور، ویژگی‌های سیگنال و مشخصات مرتبط با موتور باید با ورودی کنترلر تناسب داشته باشند. نام عمومی «پیکاپ مغناطیسی» برای تأیید سازگاری کافی نیست.
آیا ESD5500E برای کار موازی ژنراتورها مناسب است؟
نسخه مرجع GAC قابلیت‌های مرتبط با دروپ و تجهیزات جانبی اشتراک بار و سنکرون‌سازی دارد؛ اما مناسب‌بودن کل سامانه به معماری تابلو و تجهیزات جانبی وابسته است و باید تخصصی بررسی شود.
