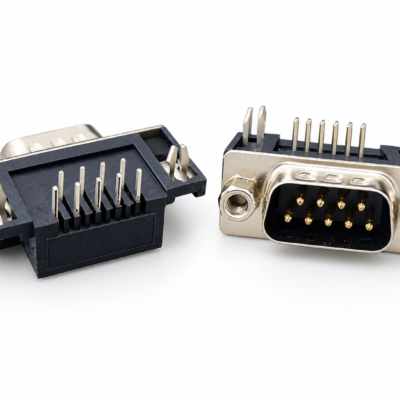

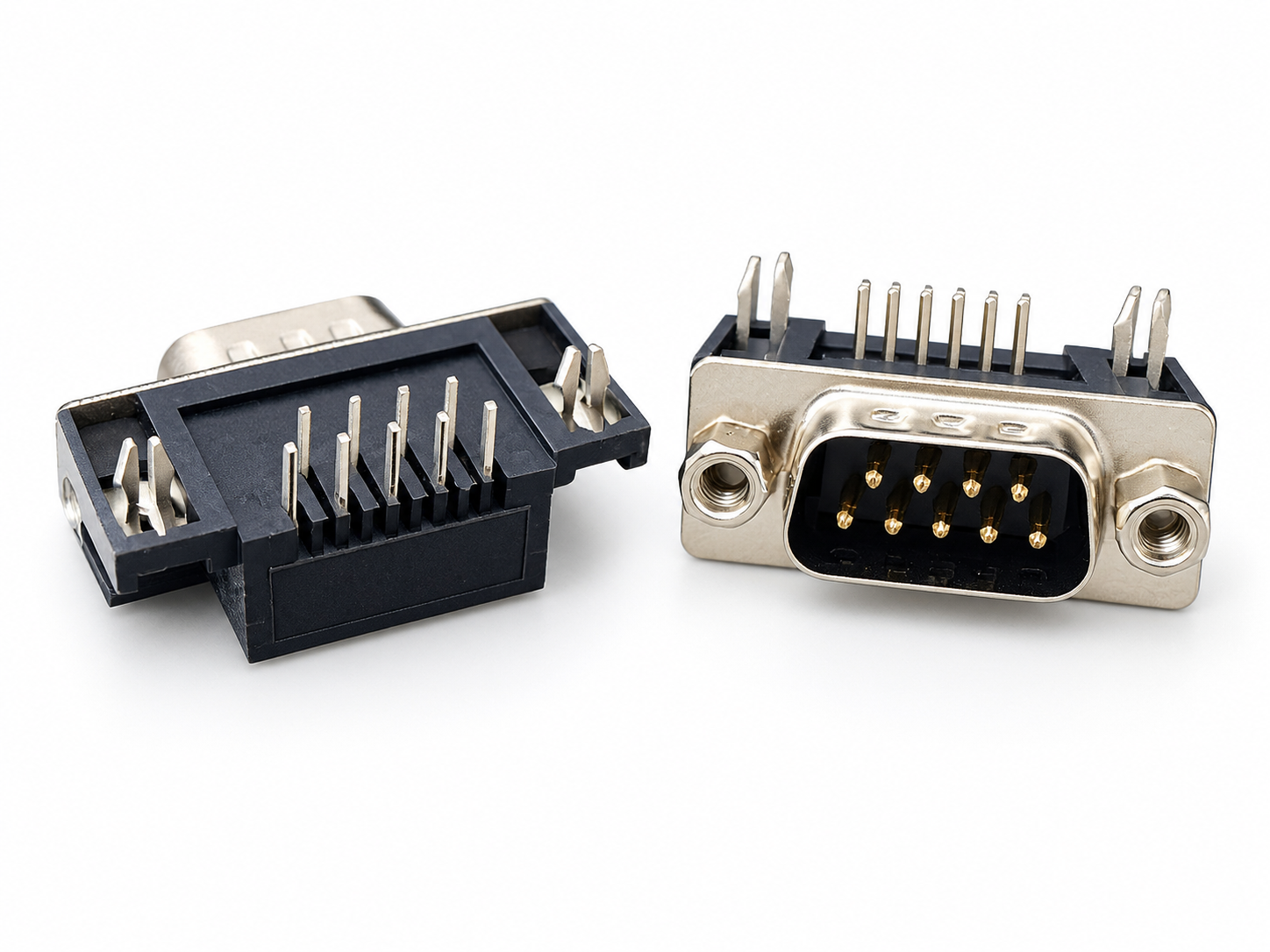

کانکتور D-Sub نری 9 پین رایت انگل (DB9 Male Right Angle)

کانکتور D-Sub نری 9 پین رایت انگل، یک کانکتور دو ردیفه با 9 پین و طراحی زاویه‌راست (Right Angle) است که برای نصب مستقیم روی بردهای مدار چاپی (PCB) به روش Through-Hole طراحی شده است. این کانکتور با اشغال فضای مناسب در ارتفاع برد، امکان ایجاد اتصالات الکتریکی در تجهیزات الکترونیکی و صنعتی را فراهم می‌کند.

طراحی زاویه‌راست این محصول، آن را برای نصب در لبه برد و ایجاد رابط اتصال در پنل‌ها و محفظه تجهیزات الکترونیکی مناسب می‌سازد.

مشخصات فنی

• نام فارسی: کانکتور D-Sub نری 9 پین رایت انگل
• نام انگلیسی: DB9 PIN D-SUB RIGHT ANGLE MALE
• برند: Ningbo Gosun Technology Co
• نوع کانکتور: D-Sub
• جنسیت کانکتور: نری (Male)
• تعداد پین: 9 پین
• تعداد ردیف: 2 ردیف
• جهت نصب: زاویه‌راست (Right Angle)
• نوع پایه: Solder Pin
• روش نصب روی برد: Through-Hole (THT)
• کاربرد اصلی: اتصال سیگنال‌ها و ارتباطات الکترونیکی

کاربردهای کانکتور DB9 نری رایت انگل

کانکتور DB9 نری به دلیل برخورداری از 9 پین و ساختار استاندارد D-Sub، در انواع تجهیزات الکترونیکی و صنعتی برای برقراری ارتباط بین بردهای الکترونیکی، کابل‌ها و تجهیزات جانبی استفاده می‌شود.

مهم‌ترین کاربردهای این کانکتور عبارت‌اند از:

• تجهیزات صنعتی و سیستم‌های اتوماسیون
• بردهای کنترل و مانیتورینگ
• دستگاه‌های CNC و ماشین‌آلات صنعتی
• تجهیزات اندازه‌گیری و آزمایشگاهی
• رابط‌های ارتباط سریال، از جمله RS-232 در صورت تطابق مدار
• تجهیزات کامپیوتری و مخابراتی
• سیستم‌های کنترل و ارتباطات صنعتی
• تجهیزات الکترونیکی سفارشی

ویژگی‌ها و مزایا

• 9 پین در 2 ردیف: مناسب برای اتصال چندین خط سیگنال
• طراحی نری (Male): قابل اتصال به کانکتور مادگی سازگار
• ساختار زاویه‌راست (Right Angle): مناسب برای نصب افقی روی PCB
• نصب Through-Hole: امکان ایجاد اتصال مکانیکی مناسب با برد
• پایه‌های لحیمی: قابلیت لحیم‌کاری مستقیم روی PCB
• طراحی مناسب برای لبه برد: امکان دسترسی به رابط کانکتور از کنار برد یا پنل، متناسب با طراحی محفظه

نکات مهم پیش از خرید

پیش از انتخاب این محصول، موارد زیر را بررسی کنید:

• نوع کانکتور باید با رابط موردنیاز شما، یعنی نری یا مادگی، مطابقت داشته باشد.
• آرایش پایه‌ها و ابعاد مکانیکی باید با الگوی PCB سازگار باشد.
• جهت قرارگیری کانکتور و فضای موردنیاز برای نصب در محفظه دستگاه را بررسی کنید.
• سازگاری الکتریکی کانکتور با کاربرد موردنظر، از جمله ارتباط RS-232، به طراحی مدار و نحوه سیم‌بندی بستگی دارد.

جمع‌بندی

کانکتور DB9 نری 9 پین رایت انگل یک رابط D-Sub دو ردیفه با طراحی زاویه‌راست و قابلیت نصب به روش Through-Hole است. این محصول برای استفاده در بردهای کنترل صنعتی، تجهیزات اتوماسیون، دستگاه‌های اندازه‌گیری و رابط‌های ارتباطی مناسب است و می‌تواند در طراحی تجهیزات الکترونیکی که به اتصال 9 پین نیاز دارند، مورد استفاده قرار گیرد.
