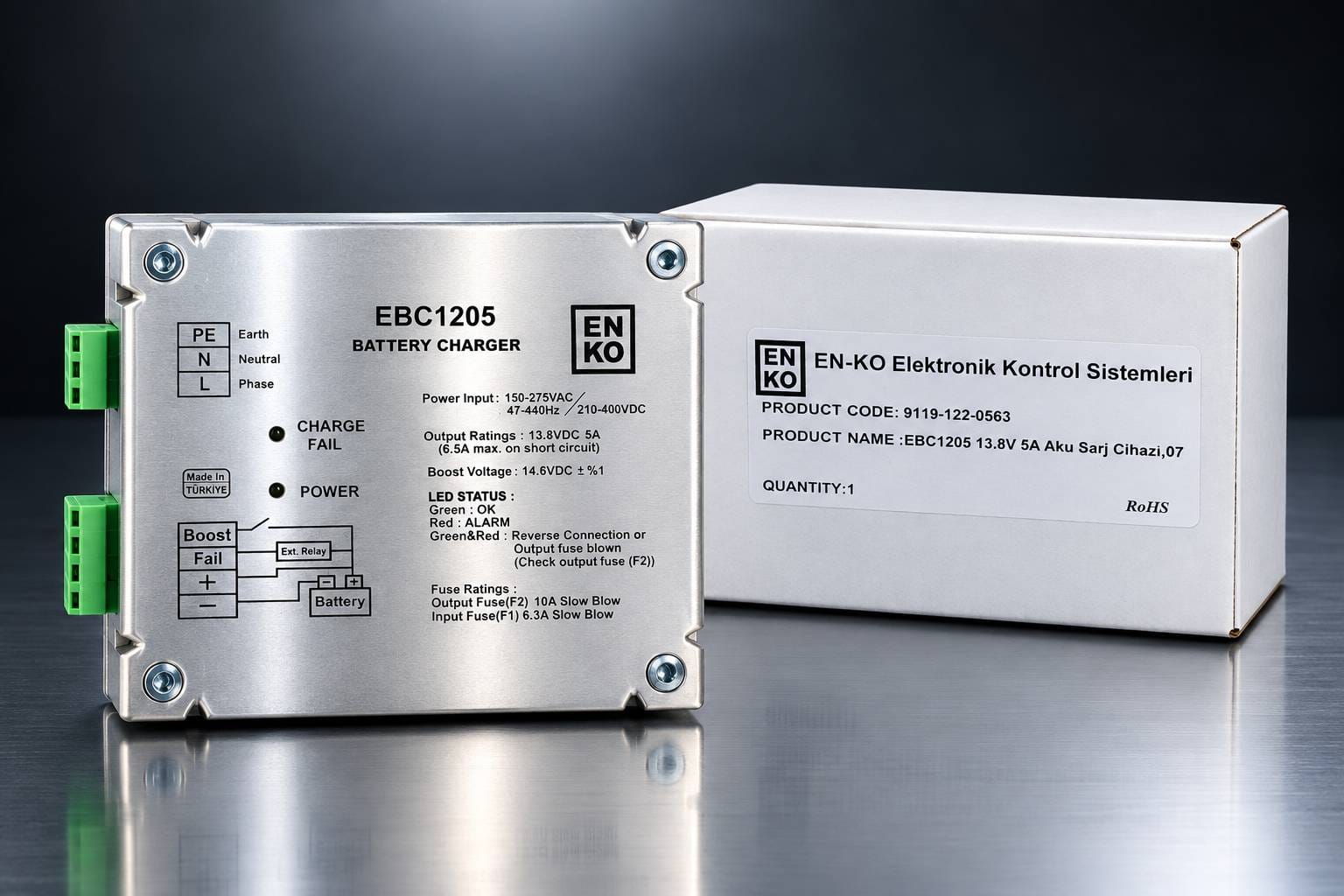

باتری شارژر انکو ترک 12 ولت 5 آمپر (اصلی EN-KO)

شارژر باتری EBC 1205M

شارژر EBC 1205M یک شارژر سوئیچینگ با قابلیت تأمین پیوسته جریان شارژ 5 آمپر برای سیستم‌های باتری 12 ولت است. ولتاژ خروجی دستگاه به‌صورت پیش‌فرض روی 13.8 ولت DC تنظیم شده و در صورت نیاز، امکان افزایش آن تا 14.7 ولت DC نیز وجود دارد.

این شارژر با تمرکز بر راندمان بالا، عملکرد پایدار، حفاظت از باتری و افزایش طول عمر آن طراحی شده است. بهره‌گیری از فناوری سوئیچینگ باعث کاهش تلفات انرژی و تولید حرارت شده و در نتیجه، موجب افزایش قابلیت اطمینان و طول عمر دستگاه می‌شود.

فناوری سوئیچینگ

EBC 1205M از فناوری Switching استفاده می‌کند. در این ساختار، ترانزیستورهای سوئیچینگ عمدتاً در دو وضعیت روشن (ON) و خاموش (OFF) فعالیت می‌کنند. این روش نسبت به طراحی‌های خطی، تلفات توان و تولید حرارت کمتری داشته و در نتیجه، راندمان کلی بالاتر، عملکرد پایدارتر و قابلیت اطمینان بیشتری را فراهم می‌کند.

فرآیند شارژ سه‌مرحله‌ای

سیستم کنترل شارژ EBC 1205M فرآیند شارژ باتری را به‌صورت خودکار در سه مرحله انجام می‌دهد:

1. مرحله جریان ثابت (Constant Current)

2. مرحله ولتاژ ثابت (Constant Voltage)

3. مرحله شارژ شناور (Float Charge)

1. مرحله جریان ثابت

در صورت تخلیه قابل‌توجه باتری، شارژر جریان خروجی را در محدوده مجاز و ایمن محدود می‌کند تا از اعمال جریان بیش از حد و ایجاد فشار حرارتی و الکتروشیمیایی بر سلول‌ها و صفحات باتری جلوگیری شود.

با افزایش تدریجی سطح شارژ، ولتاژ باتری نیز افزایش می‌یابد و با نزدیک شدن ولتاژ هر سلول به محدوده تقریبی 2.30 تا 2.45 ولت DC، نیاز باتری به جریان شارژ کاهش پیدا می‌کند.

2. مرحله ولتاژ ثابت

پس از رسیدن ولتاژ باتری به سطح تعیین‌شده، شارژر ولتاژ خروجی را در مقدار تنظیم‌شده ثابت نگه می‌دارد. در این مرحله، با افزایش سطح شارژ باتری، جریان ورودی به‌تدریج کاهش می‌یابد تا باتری بدون اعمال جریان اضافی به وضعیت شارژ کامل نزدیک شود.

3. مرحله شارژ شناور

پس از تکمیل شارژ، شارژر وارد حالت Float می‌شود. در این وضعیت، دستگاه تنها جریان موردنیاز برای جبران خودتخلیه طبیعی باتری و مصرف‌های جزئی متصل به سیستم را تأمین می‌کند.

به این ترتیب، باتری می‌تواند برای مدت طولانی در وضعیت شارژ مناسب باقی بماند و در زمان نیاز، ظرفیت و جریان موردنظر سیستم را تأمین کند.

الزامات مهم نصب و بهره‌برداری

• مسیرهای تهویه شارژر نباید مسدود شوند. سوراخ‌ها و شیارهای تهویه روی بدنه فلزی دستگاه باید کاملاً باز بوده و امکان گردش آزاد هوا در اطراف شارژر و داخل تابلو یا پنل فراهم شود.

• تجمع گرما در اطراف دستگاه می‌تواند باعث افزایش دمای کاری، کاهش راندمان و در شرایط نامناسب، کاهش قابلیت اطمینان و طول عمر شارژر شود.

• اتصال ارت (Earth/Ground) باید به‌صورت صحیح، محکم و مطابق الزامات ایمنی برقرار شود. از آنجا که بدنه دستگاه فلزی است، اتصال مناسب آن به زمین از الزامات مهم نصب محسوب می‌شود.

• اتصال صحیح به زمین علاوه بر افزایش ایمنی، برای عملکرد صحیح فیلترهای حذف و کاهش نویز الکترومغناطیسی (EMI) نیز ضروری است.

• نصب و سیم‌کشی دستگاه باید مطابق مشخصات فنی محصول و الزامات ایمنی الکتریکی انجام شود.
