AVR SX460 ولتاژ رگولاتور

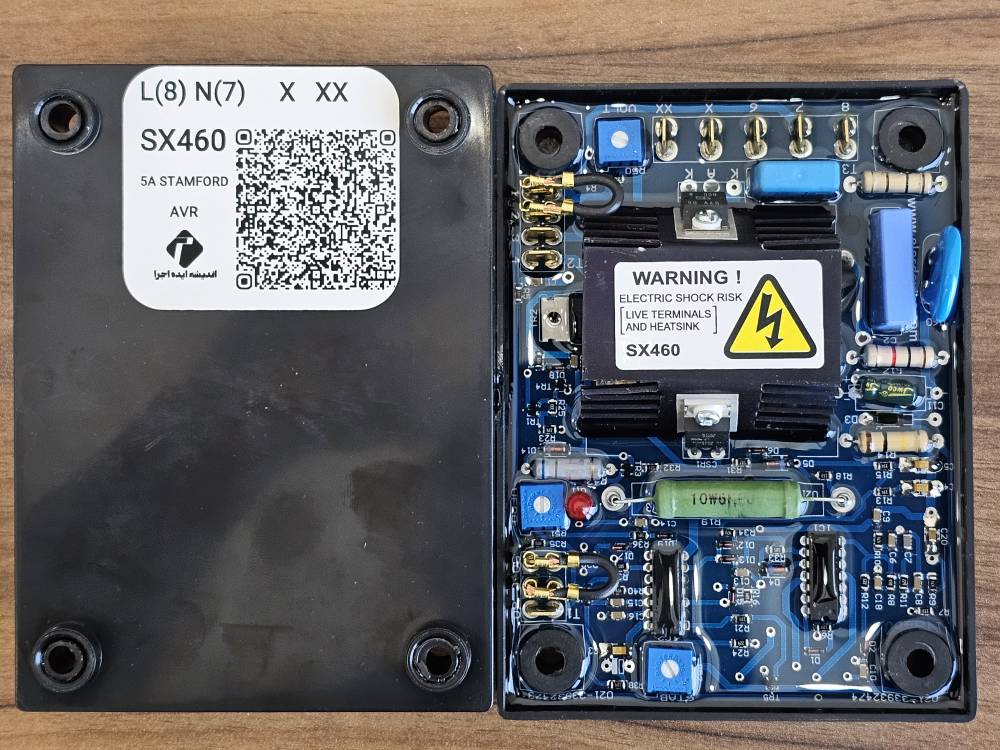

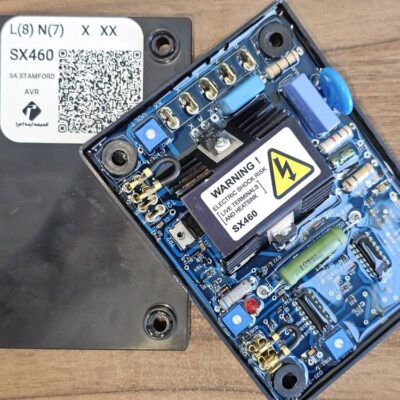

رگولاتور ولتاژ استمفورد SX460 (AVR)

رگولاتور ولتاژ SX460 یکی از رگولاتورهای اتوماتیک ولتاژ (Automatic Voltage Regulator) شرکت STAMFORD است که برای کنترل و تثبیت ولتاژ ژنراتورهای سنکرون بدون جاروبک (Brushless Alternator) طراحی شده است. این رگولاتور از نوع Self Excited بوده و انرژی مورد نیاز خود را مستقیماً از سیم‌پیچ استاتور ژنراتور دریافت می‌کند. SX460 سال‌ها در آلترناتورهای سری UC22 و UC27 استمفورد استفاده میشود

نحوه عملکرد رگولاتور SX460

رگولاتور SX460 به‌طور مداوم ولتاژ خروجی ژنراتور را اندازه‌گیری کرده و با مقایسه آن با مقدار تنظیم‌شده، جریان تحریک سیم‌پیچ اکسایتر را کنترل می‌کند. این فرآیند از طریق مدار تریستوری نیم‌موج (Half-Wave Phase Controlled Thyristor) انجام می‌شود و باعث می‌شود ولتاژ خروجی ژنراتور حتی در زمان تغییر بار یا نوسان دور موتور، ثابت باقی بماند. همچنین مدار کنترل به صورت حلقه بسته (Closed Loop) عمل کرده و تغییرات بار، دما و ضریب توان را نیز جبران می‌کند.

ویژگی‌های رگولاتور SX460

• تثبیت دقیق ولتاژ
  SX460 قادر است ولتاژ خروجی ژنراتور را با دقت ±1 درصد ثابت نگه دارد و از نوسانات ولتاژ جلوگیری کند.
• حفاظت افت فرکانس (UFRO)
  در صورت کاهش دور موتور و افت فرکانس، رگولاتور به‌صورت خودکار ولتاژ خروجی را کاهش می‌دهد تا از آسیب دیدن سیم‌پیچ‌های ژنراتور جلوگیری شود.
• حفاظت قطع نمونه‌برداری ولتاژ
  در صورت قطع مدار سنجش ولتاژ (Loss of Sensing)، سیستم از افزایش غیرمجاز ولتاژ جلوگیری می‌کند.
• راه‌اندازی با ولتاژ باقیمانده
  SX460 تنها با حدود 4 تا 5 ولت AC ولتاژ باقیمانده ژنراتور قادر به شروع فرآیند تحریک است.
• تنظیم ولتاژ از راه دور
  امکان اتصال پتانسیومتر خارجی برای تنظیم ولتاژ خروجی ژنراتور تا حدود ±10 درصد وجود دارد.
• پاسخ بسیار سریع
  زمان پاسخ مدار AVR: حدود 20 میلی‌ثانیه
  رسیدن جریان تحریک به 90 درصد: 80 میلی‌ثانیه
  تثبیت ولتاژ ژنراتور تا 97 درصد مقدار نهایی: 300 میلی‌ثانیه

کاربردهای رگولاتور SX460
رگولاتور SX460 در بسیاری از ژنراتورهای دیزلی و گازسوز استفاده می‌شود، از جمله:
دیزل ژنراتورهای صنعتی
ژنراتورهای اضطراری بیمارستان‌ها
مراکز داده (Data Center)
پالایشگاه‌ها و صنایع نفت و گاز
پروژه‌های ساختمانی
معادن
نیروگاه‌های کوچک
کارخانجات تولیدی
مزایای استفاده از SX460
تثبیت دقیق ولتاژ خروجی
افزایش طول عمر سیم‌پیچ ژنراتور
کاهش نوسانات ناشی از تغییر بار
حفاظت از تجهیزات الکتریکی حساس
نصب و تنظیم آسان
قابلیت اطمینان بالا
مناسب برای شرایط محیطی سخت
هزینه نگهداری پایین
